剧场剧院解决方案

返回列表 来源: 发布日期: 2021.05.13

方案背景/ Programme background

剧场为表演艺术活动的剧场。剧院通常指室内的表演场所,而剧场则同时适用于户外广场及室内建筑。其中音响扩声系统、舞台灯光、舞台机械等在这些活动当中有着不可忽视的作用。对剧场剧院扩声系统而言,应该摆脱传统的“工程”设计理念,提升到“工程艺术”相结合的层次,一切的工程都为表演艺术服务,尽量较全面地满足表演艺术的使用需要。

方案解决问题/ Solution to the problem

满足音乐类演出的需要;

满足歌舞剧演出的需要;

满足戏剧戏曲演出的需要;

满足会议等语言扩声的需要;

满足大型综艺演出的需要。

满足系统操作管理方便的需要。

方案系统介绍/ Solution system introduction

1音响扩声系统:

扩声系统的主要设计内容包括以下方面: 剧院的观众厅扩声系统,舞台返送监听系统,主扩声系统一般采用线阵音箱。依照国家标准设计标准声压一级标准不少于106dB。扬声器系统所使用分散式供声的布局方式,这样可以让剧院依然存在原有的装饰风格以及室内建筑。音响设备的位置分别设在舞台口的上方、观众厅的侧墙以及池座等地方。能够给现场试听的观众一种声音清晰自然、温暖的感受。

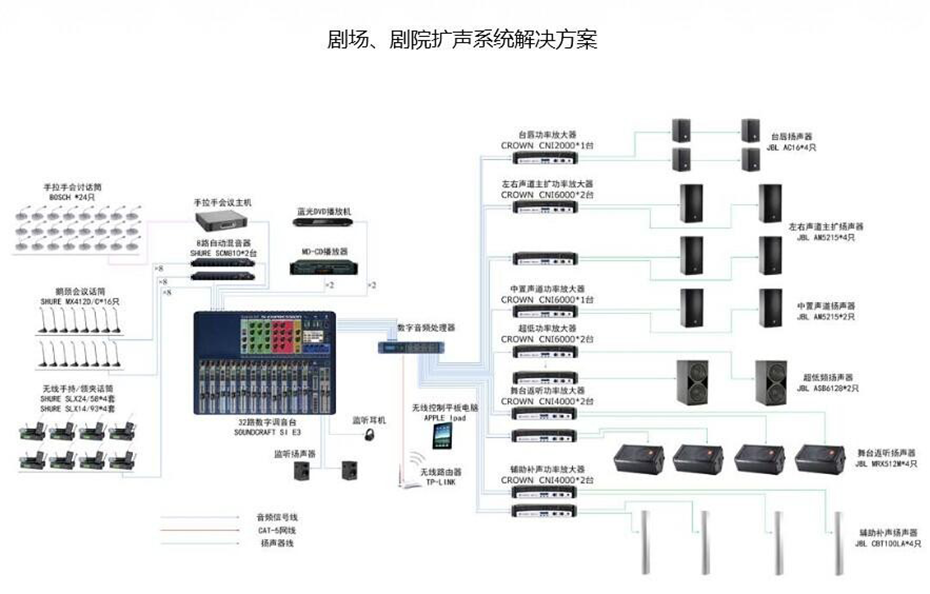

音响系统连接图:

音响系统连接图

2智能中控系统:

主要用于管控多个设备、多信号切换等,多模式切换等功能,简化操作增强稳定性,防止误操作。

3舞台灯光系统:

剧场照明设计是否成功,是以舞台灯光的处理是否得当为标志。舞台灯光不仅要照亮演员,让观众看清面部表情、神态和动作,更重要的是充分运用照明技术,调动灯光操作等手段来强化艺术效果,使观众有身临其境之感。剧场灯光一般采用面光灯、顶光灯、逆光灯、天幕光灯、追光灯等。

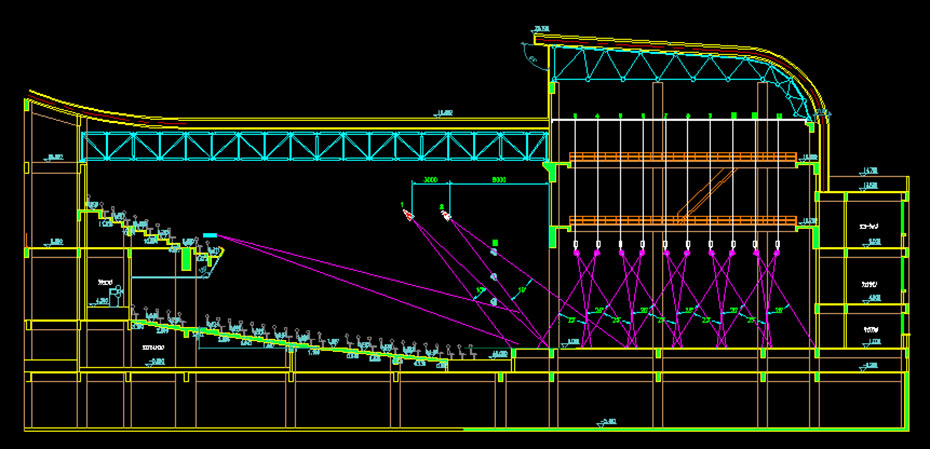

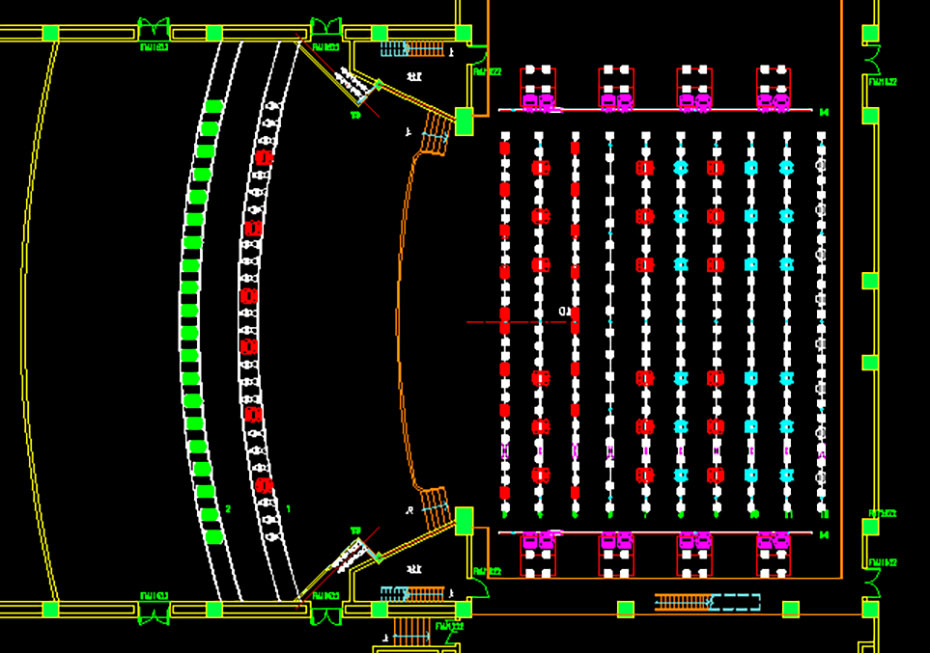

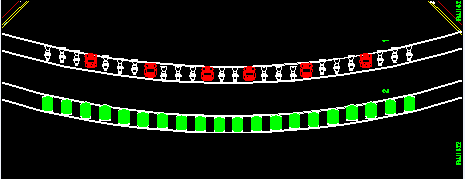

舞台灯光系统布置图:

舞台灯光系统布置图

舞台灯光系统布置图

面光:是指向表演区前半部的正面灯光,观众能看清舞台上的表演(人和物),最主要的光位是正面光,它和观众的视线一致。它的主要任务是正面的照明。

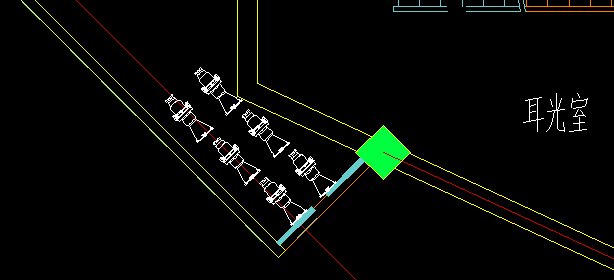

左右侧光(耳光):耳光布光方法一般采用对称交叉布光,为了争取舞台面水平控制范围,在同一标高的灯一般采取靠观众方向的灯具投近处(本区),靠墙方向的灯具投远处;或在不同标高的上中下层基本光采取高投远、低投近,灯具选择性能良好的长焦聚光灯具,避免杂散光照亮台口镜框及侧墙,向表演区提供前侧光。

4舞台机械、舞台幕布:

按照剧场建筑布局形式,连系剧场的利用功能要求,采用国标的舞台布局设置装备摆设方案。

方案设计标准/ Scheme design standard

    主要设计依据

  • GB/50371-2006
  • 厅堂扩声系统设计规范
  • GB/50356-2005
  • 剧场、电影院和多用途礼堂声学设计规范
  • JGB4959-95
  • 厅堂扩声特性测量方法
  • JGBJ76-84
  • 厅堂混响时间测量方法
  • JGJ/T16-92
  • 民用建筑电器设计规范
  • JGBJ16-92(95年修订)
  • 建筑设计防火规范
  • GB/T 14197-93
  • 声系统设备互连的优选配接值

《中华人民共和国厅堂扩声系统设计规范GB 50371-2006》中所规定的文艺演出类扩声系统声学特性指标厅堂扩声系统设计规范一级标准:

等级 最大声压级
(dB)
传输频率特性 传声增益(dB) 稳态声场
不均匀度(dB)
早后期声能比(可选项)(dB) 系统总噪声级
一级 额定通带内:大于或等于106 dB 以80~8000Hz的平均声压级为0 dB,在此频带内允许范围:-4dB~+4 dB;40~80Hz和8000~16000Hz 100~8000Hz的平均值大于或等于-8 dB 100Hz时小于或等于10 dB;1000Hz时小于或等于6dB;8000Hz时小于或等于+8 dB 500~2000Hz内1/1倍频带分析的平均值大于或等于+3 dB NR-20
二级 额定通带内:大于或等于103 dB 以1000~6300Hz的平均声压级为0 dB,在此频带内允许范围:-46 dB~+4 dB;50~100Hz和6300~12500Hz 125~6300Hz的平均值大于或等于-8 dB 1000Hz、4000 Hz时小于或等于+8 dB 500~2000Hz内1/1倍频带分析的平均值大于或等于+3 dB NR-20

方案设计思想/ Scheme design ideas

1音质优化:

以音质为设计的核心。要达到这一目标必须以设备的选用为首要条件,我们在这里所选用的都是高保真产品,并配有现代化、合理的系统设计,保证了音质的优化。

2现代化:

在科技飞速发展的今天,电声技术的发展日新月异,电声系统设备的更新换代更不能同日而语;目前正处于模拟设备与数字设备交替发展的时期,新技术与新设备不断出现。为了使系统设计方案更加完善,音质效果更加好,在作扩声系统设计时,其方案在保证实用性的同时,还必须要有一定的远瞻性。

3可靠性:

系统必须能可靠地运行。在这里我们应用技术成熟可靠的产品,并预留了更多的功率储备。

4人性化:

我司音响系统充分考虑到用户对音响使用的要求,同时提供多种功能。输入输出端口多样化设计,多能满足不同用户的使用需求。

5可扩展性:

预留多种线路与接口方便以后系统升级,灵活增加系统设备。

6实用性:

扩声系统在满足功能要求外,还具有操作简单维护容易的特点。

7一致性:

扩声系统要求各设备的选型应遵循技术指标一致的原则。

8经济性:

扩声系统要求有良好的性价比,实用而不夸张,有档次。

方案应用软件/ Solution application software

EASE4.3声场模拟软件

方案应用软件

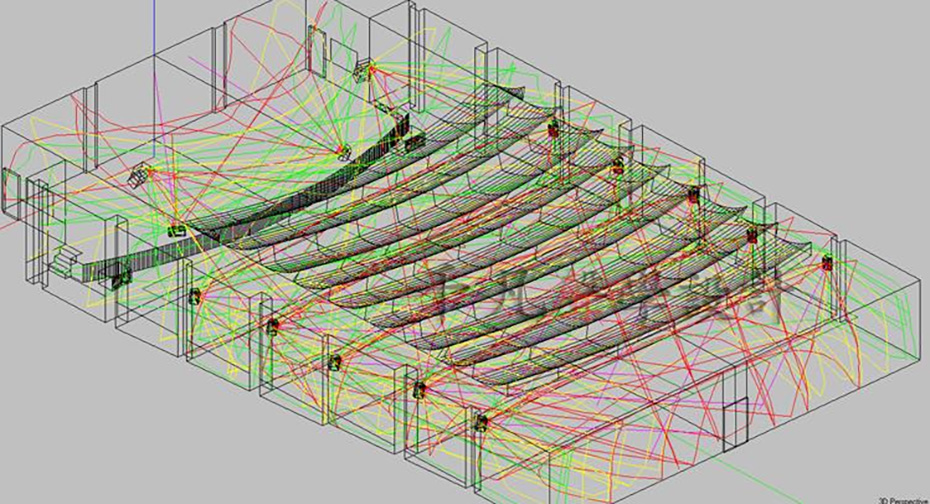

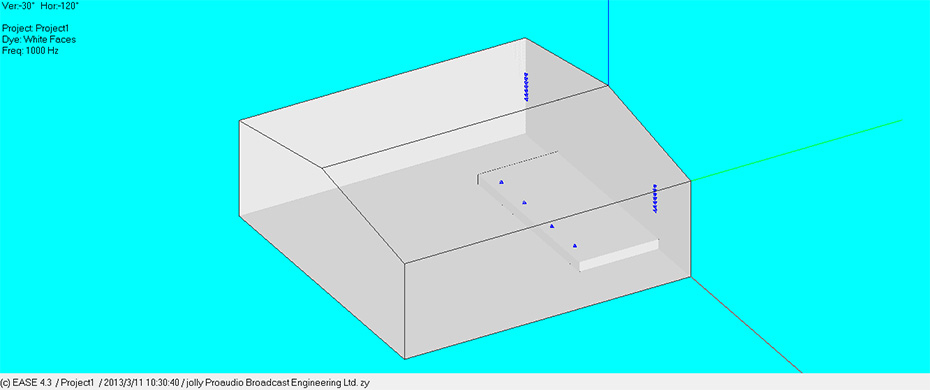

EASE声场分析图

EASE声场分析图

声学效果图

声学效果图

内视效果图

内视效果图

在4000Hz时声压图

此图可让你直观的知道声压级是否达到指标,在这里的大部分面积声压级达到106dB完全超出国家一级标准,并拥有足够的预量,能保证系统可靠的运行

在4000Hz时声压图

专用计算机辅助调试软件(SIA-SmaartLive软件)操作界面

专用计算机辅助调试软件(SIA-SmaartLive软件)操作界面

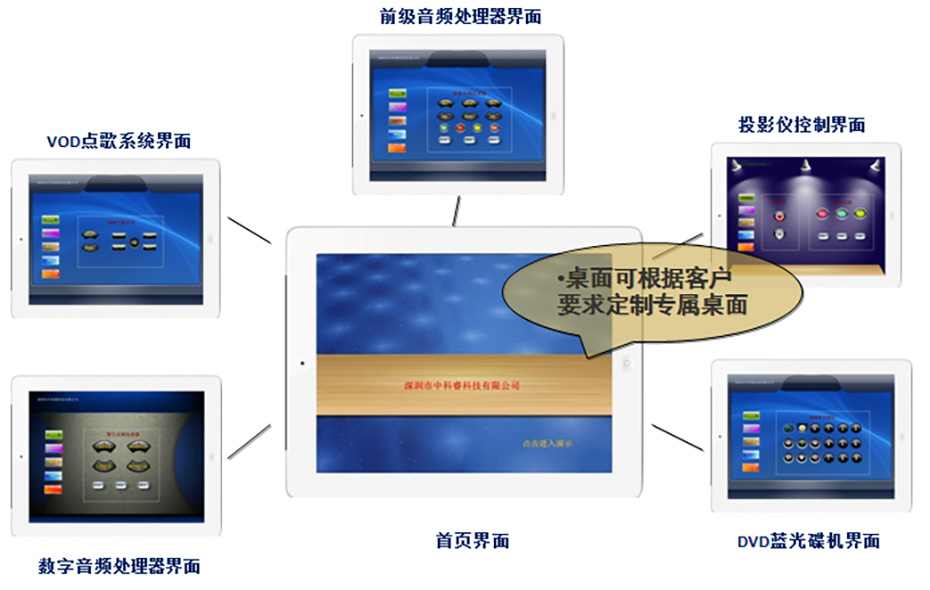

智能中控操作界面

智能中控操作界面

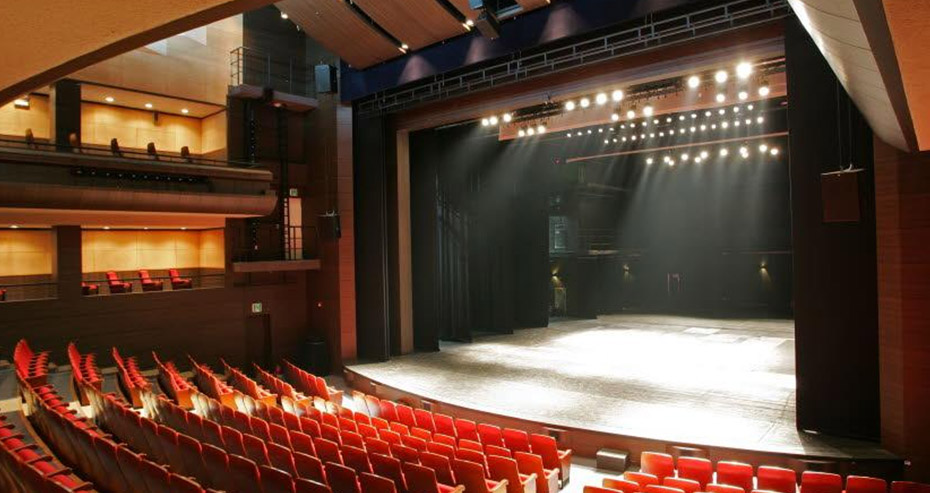

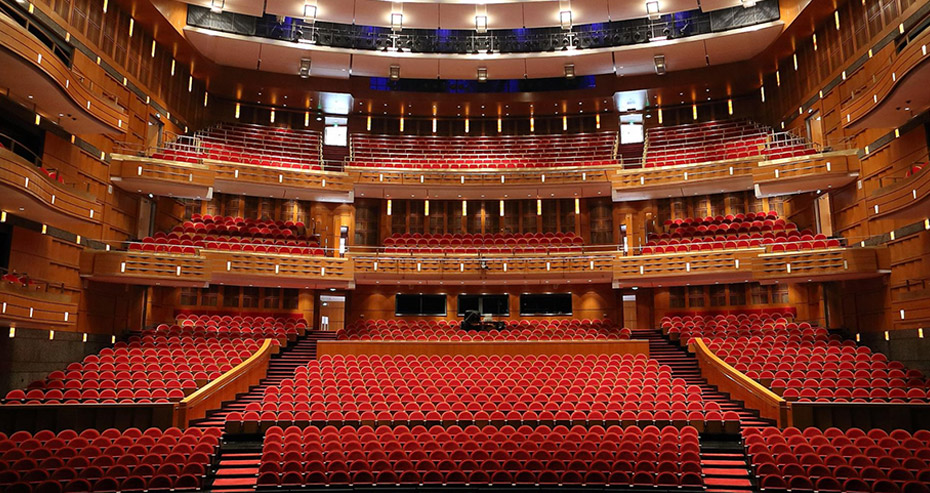

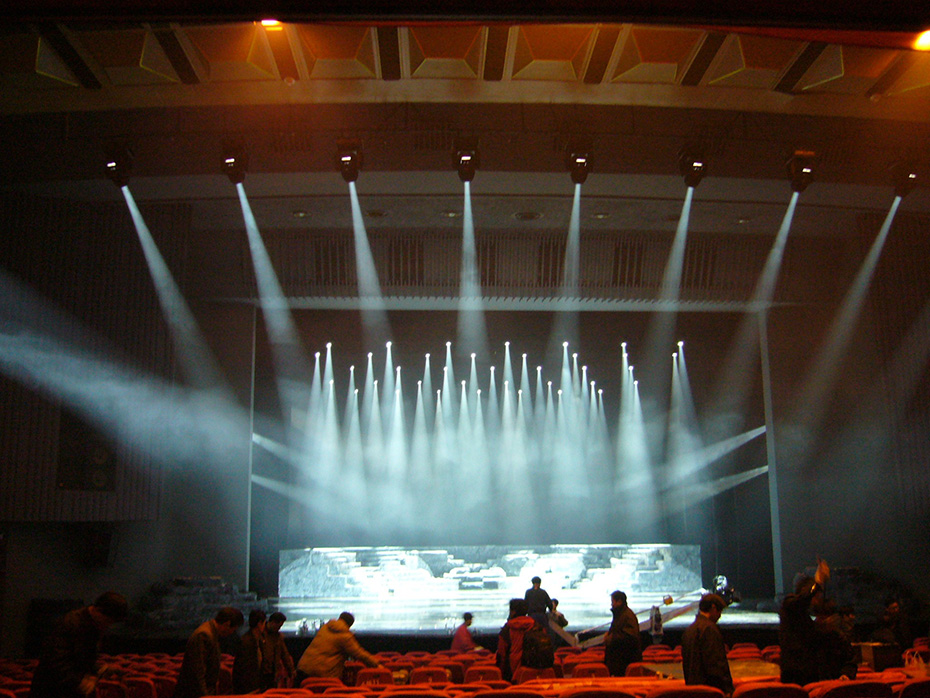

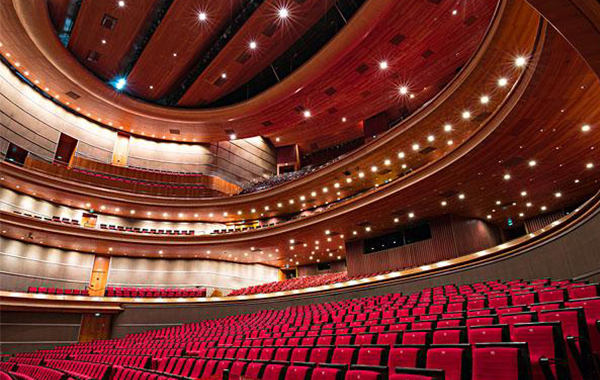

方案快照/ Project snapshot

方案快照

方案快照

方案主要产品/ The main products of the scheme

主扩扬声器-M-F3A有源线阵扩声系统

主扩扬声器 M-F3A有源线阵扩声系统

大小——同A4打印纸

重量——8 kg/只

最大声压级——128 dB

  • 智能中控系统

    智能中控系统

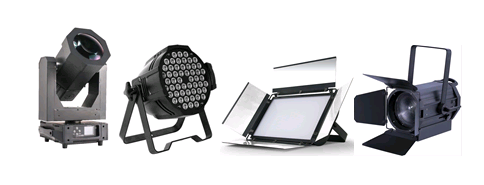

  • 舞台灯光系统

    舞台灯光系统

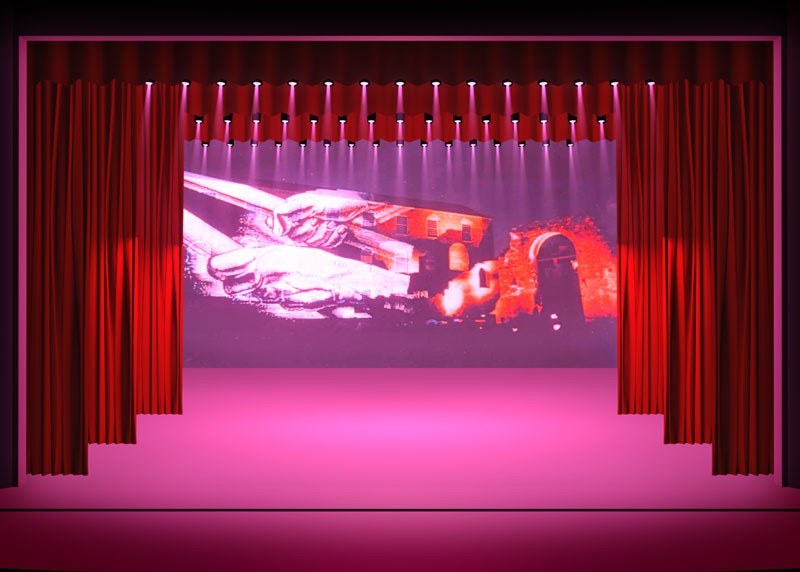

  • 舞台机械、舞台幕布

    舞台机械、舞台幕布

  • 方案总结/ Program summary

    方案总结

    深圳市中科睿科技有限公司根据剧院不同的使用功能,来设计针对性的系统配置,使其满足表演艺术的形式。对于剧院各系统的设计依据科学性、现代化、灵活性和个性化,满足剧场剧院表演艺术活动的使用需要。
