酒店宴会厅解决方案

返回列表 来源: 发布日期: 2021.05.13

方案背景/ Programme background

星级酒店是由国家(省级)旅游局评定的能够以夜为时间单位向旅游客人提供配有餐饮及相关服务的住宿设施,按不同习惯它也被称为宾馆、酒店、旅馆、旅社、宾舍、度假村、俱乐部、大厦、中心等。是要达到一定的条件一定规模的。所取得的星级表明该饭店所有建筑物、设施设备及服务项目均处于同一水准。星级酒店宴会厅将建成大型化、现代化、多元化的文化艺术设施,具有承办有水平的文艺活动的能力,能够满足大型婚礼,大型宴会、中型文艺演出、企业年会、产品发布会、T台走秀等的需求。

方案解决问题/ Solution to the problem

1音频:

良好的音乐明晰度和语言清晰度,扩声突出高音质、高保真的原则。

2视频:

采用LED高清的显示系统做主屏,设计为全高清视频系统,包括从高清播放器、电脑到矩阵系统再到LED显示终端全部支持高清型号。

3智能中控:

操作使用傻瓜化,一键开启所有设备。无所不控,投影、LED大屏、DLP背投、拼接屏、摄像机、调色灯光、窗帘、幕布、背景音乐等等。长期连续使用稳定可靠,大限度地减轻管理人员的劳动强度。

4舞台灯光:

舞台灯光系统采用LED效果灯及常规灯相结合,既能满足高标准宴会需求,也可以响应绿色环保要求。灯光的传输系统采用网络化形式,即可保证信号传输的稳定性,也可以满足未来的扩展需要。

方案设计标准/ Scheme design standard

    设计参考中华人民共和国国家行业标准:

  • 《中华人民共和国国家行业标准》
  • GB 50371-2006
  • 《厅堂扩声特性测量方法》
  • GB/T4959-1995
  • 《民用建筑电气扩声系统声学特性指标》
  • JB-92
  • 《民用建筑电气设计规范》
  • JGJ/T16-92
  • 《声系统设备互连的优选配接值》
  • GB14197-93
  • 《建筑与建筑群综合布线工程设计规范》
  • T50311-2000
  • 《智能建筑设计标准》
  • GB/T50314-2000
  • 《建筑设计防火规范》
  • GBJ16-37
  • 《电缆设计规范》
  • GA/T75-94

《中华人民共和国厅堂扩声系统设计规范GB 50371-2006》中所规定的多用途类扩声系统一级标准 :

等级 最大声压级
(dB)
传输频率特性 传声增益(dB) 稳态声场
不均匀度(dB)
早后期声能比(可选项)(dB) 系统总噪声级
一级 额定通带内:大于或等于103 dB 以100~6300Hz的平均声压级为0 dB,在此频带内允许范围:-4dB~+4 dB;50~100Hz和6300~12500Hz 125~6300Hz的平均值大于或等于-8 dB 1000Hz时小于或等于6 dB4000Hz时小于或等于+8 dB 500~2000Hz内1/1倍频带分析的平均值大于或等于+3 dB NR-20
二级 额定通带内:大于或等于98 dB 以125~4000Hz的平均声压级为0 dB,在此频带内允许范围:-6 dB~+4 dB;63~125Hz和4000~8000Hz 125~4000Hz的平均值大于或等于-10 dB 1000Hz、4000 Hz时小于或等于+8 dB 500~2000Hz内1/1倍频带分析的平均值大于或等于3 dB NR-25

方案系统介绍/ Solution system introduction

1酒店宴会厅现代化扩声系统

根据需要此厅需实现分割成3个独立的宴会厅也可合成大宴会厅使用。

宴会厅1:舞台左右两个各吊挂8只全频M-F3A和1只有源吊挂次低音M-F3A FS,舞台上落地放置6只有源低音M-F3A SUB,4只有源返听音箱。

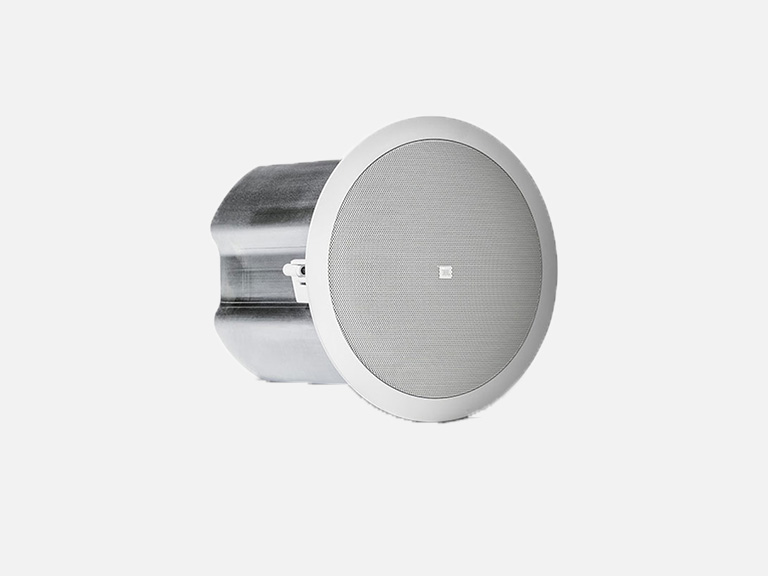

宴会厅2:天花吸顶安装6只天花音箱,用以保证单独使用时的声音分布均匀。

宴会厅3:LED屏左右两个各吊挂安装2只全频M-F3A和1只有源吊挂低音M-F3A FS作为主扩声,天花吸顶安装8只天花音箱,用以保证单独使用时的声音分布均匀。

2酒店宴会厅舞台灯光舞台系统:

根据“三点布光法”的基本原理,舞台上的灯位至少要有三种。因此,结合CAD图纸(包括平面图与立面图)、功能定位与舞台灯光设备预算,设计舞台灯光系统灯位包括1道面光、1道顶光、1道逆光灯,T台两侧各2道侧光。

3酒店宴会厅LED屏显示系统:

采用LED高清的显示系统做主屏,设计为全高清视频系统,包括从高清播放器、电脑到矩阵系统再到LED显示终端全部支持高清型号。

4酒店宴会厅智能中控系统:

智能化中控系统,操作使用傻瓜化,一键开启所有设备。无所不控,投影、LED大屏、DLP背投、拼接屏、摄像机、调色灯光、窗帘、幕布、背景音乐等等。长期连续使用稳定可靠,最大限度地减轻管理人员的劳动强度。

方案应用软件/ Solution application software

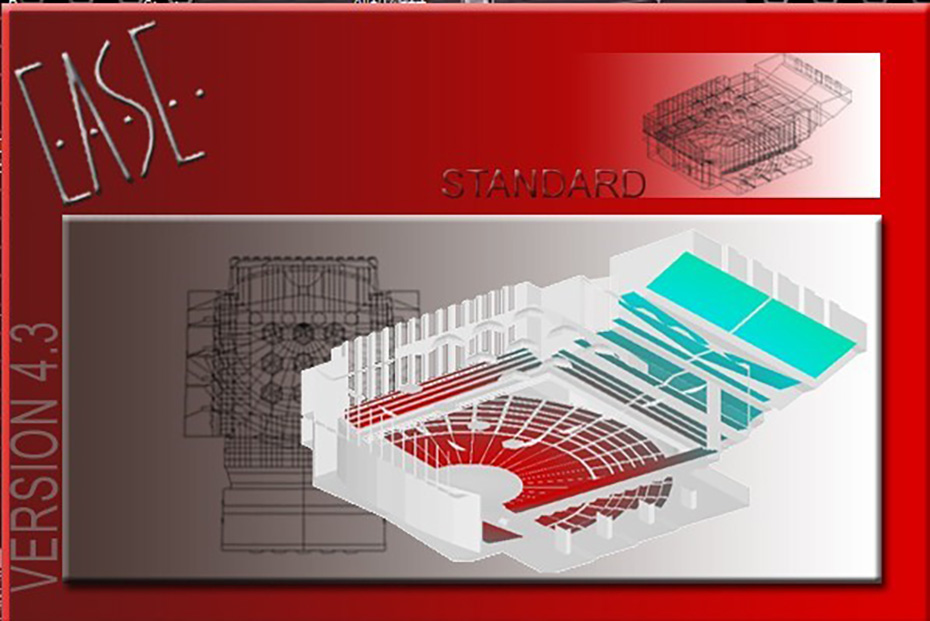

EASE4.3声场分析软件操作界面

方案应用软件

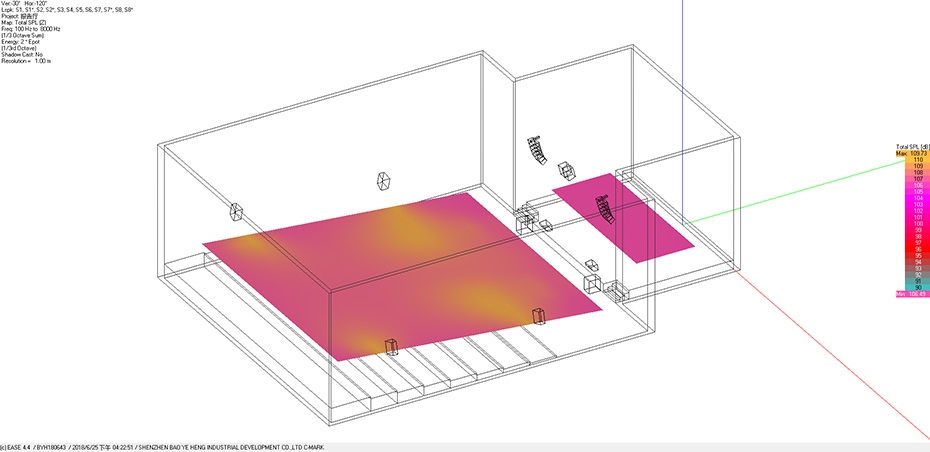

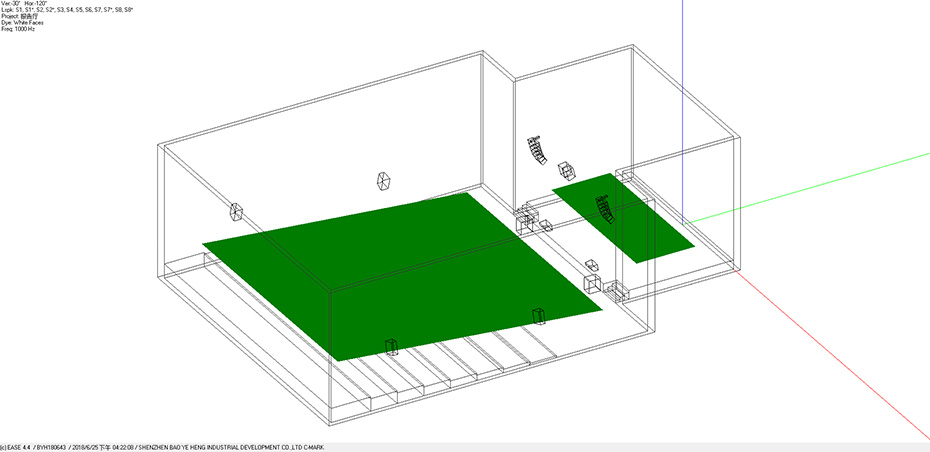

宴会厅声学效果图

此图可让你感觉一个实体的宴会厅及音箱摆放位置

宴会厅声学效果图

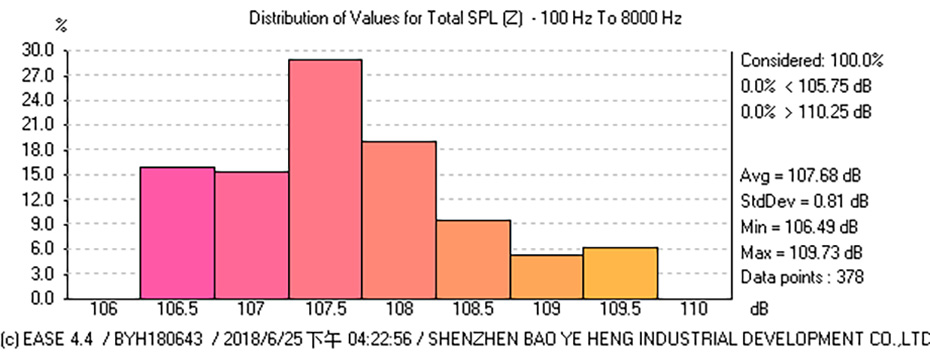

宴会厅在100~ 8000 HZ稳态声压级分布图

宴会厅在100~-8000-HZ稳态声压级分布图

宴会厅在100~-8000-HZ稳态声压级分布图

此图可让你直观的知道声压级是否达到指标,在这里观众席的大部分面积声压达到110dB完全超出国家一级标准,并拥有足够的预量,能保证系统可靠的运行。

语言可懂度RASTI计算

RaSTI分析图

RaSTI分析图

RaSTI分析图-平均为0.849

RaSTI分析图-平均为0.894

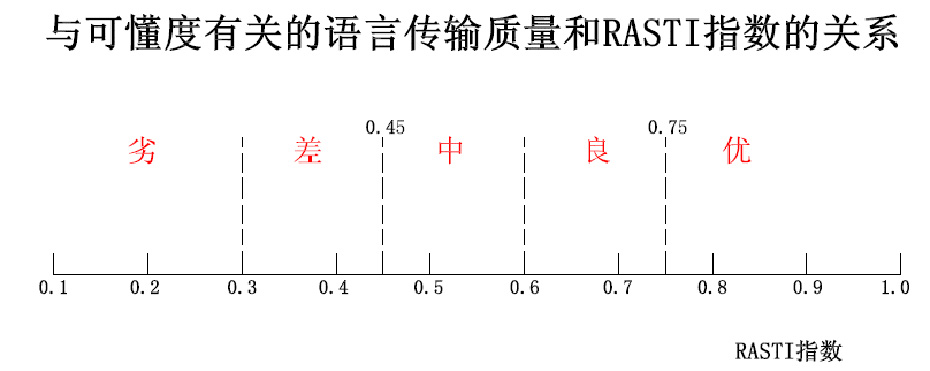

语言传输指数

语言传输指数RASTI越高,则语言清晰度越高。由以上分析图可知,整个听众区处于良好的语言传输质量状态。

经过计算机对各项指标的测算,结果都表明应用SE音箱能达到并超出国家标准,这样对声音的高品质有了客观科学的保障。因此我们相信此设计方案是能满足甲方要求的。

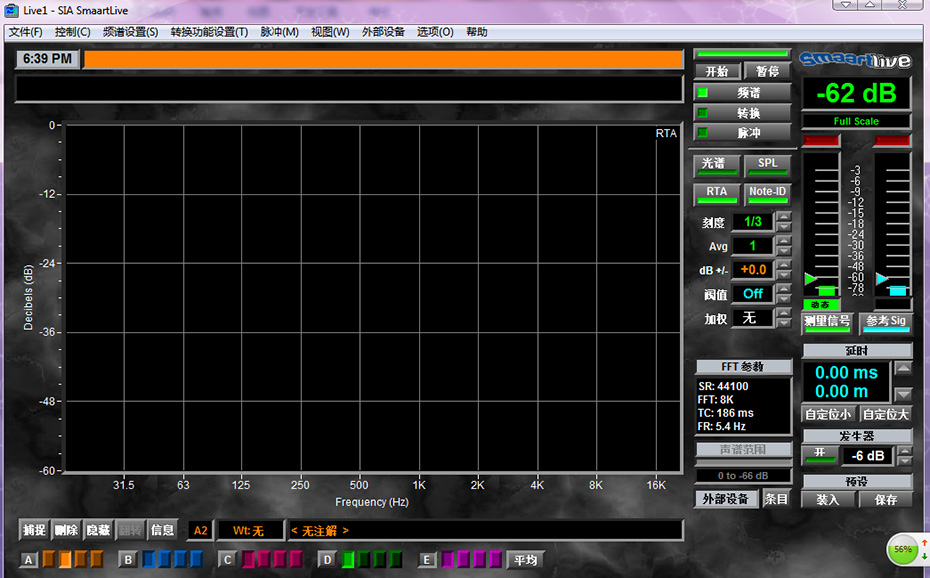

专用计算机辅助调试软件(SIA SmaartLive软件)操作界面

专用计算机辅助调试软件(SIA-SmaartLive软件)操作界面

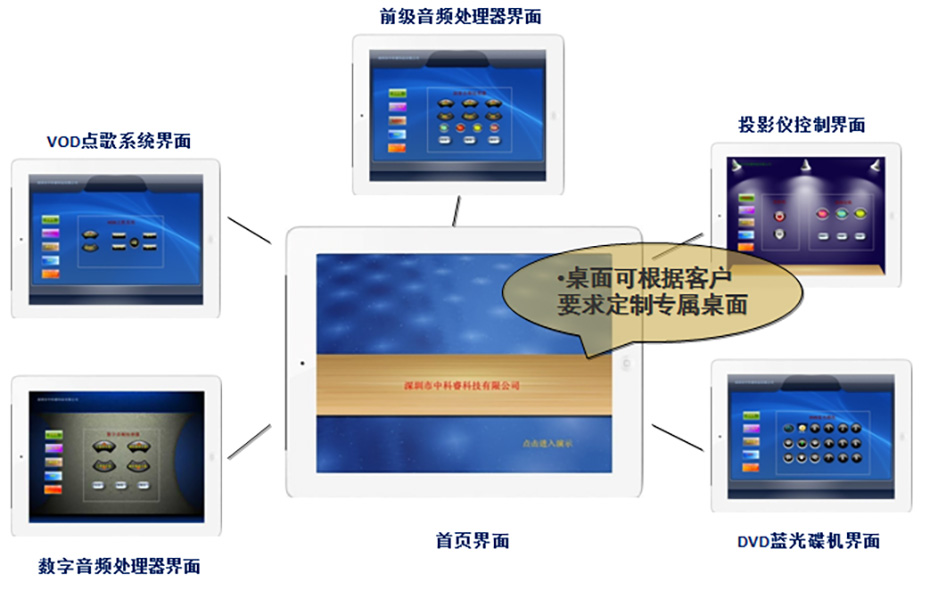

智能中控操作界面

智能中控操作界面

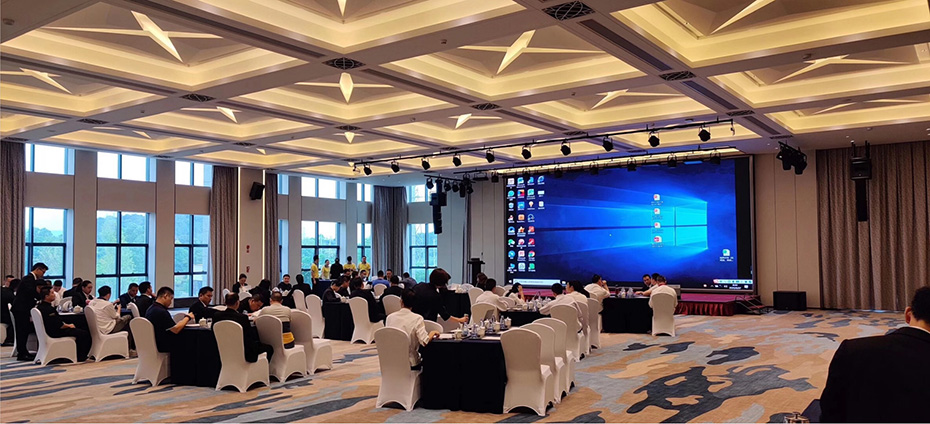

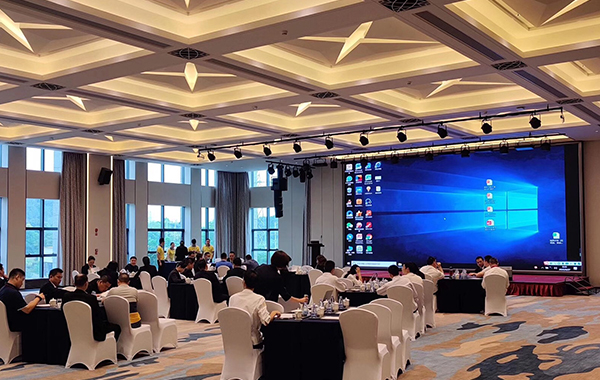

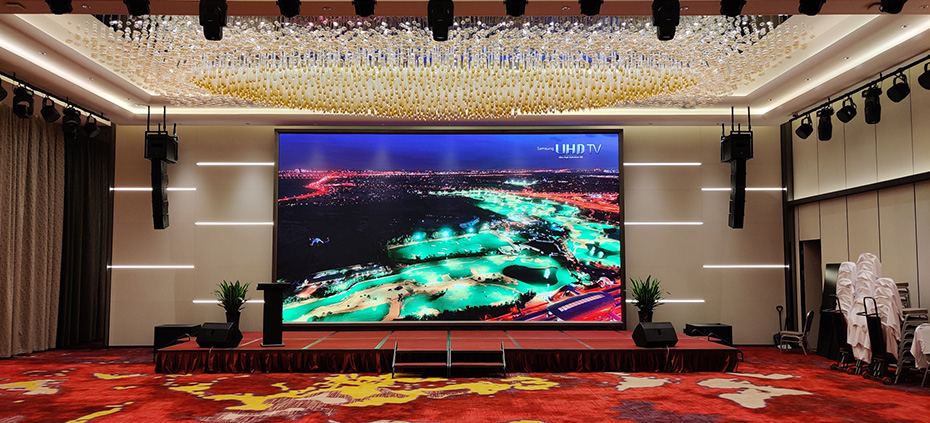

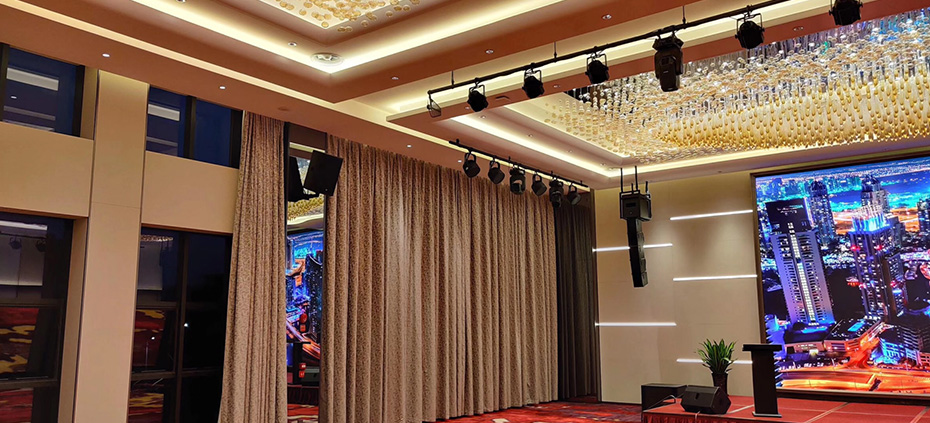

方案快照/ Project snapshot

方案快照

方案快照

方案快照

方案主要产品/ The main products of the scheme

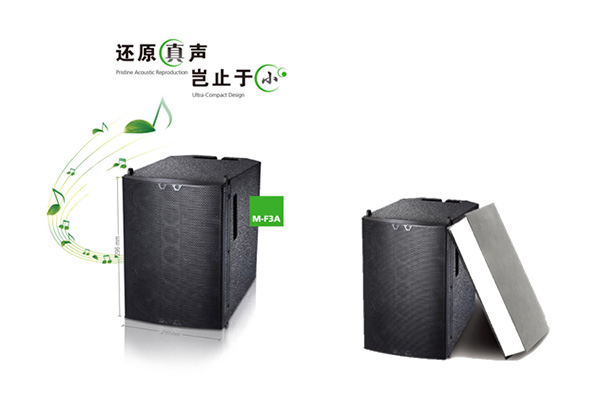

主扩扬声器-M-F3A有源线阵扩声系统

主扩扬声器 M-F3A有源线阵扩声系统

大小——同A4打印纸

重量——8 kg/只

最大声压级——128 dB

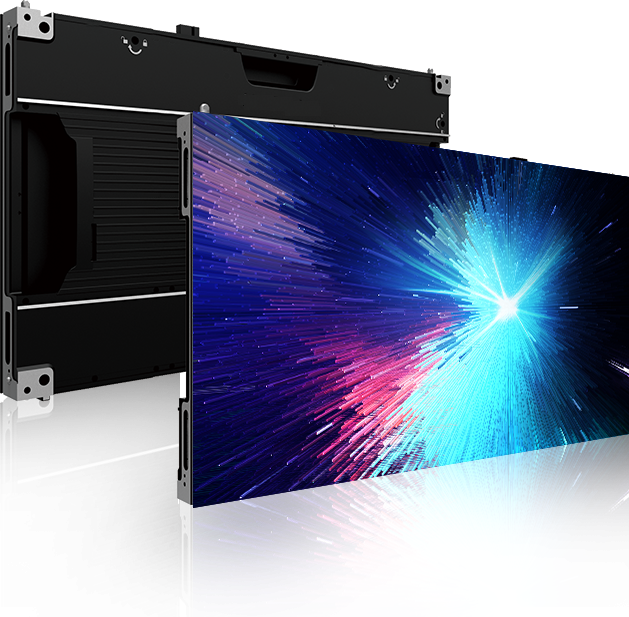

P3.0 LED显示屏

P3.0 LED显示屏

室内全彩模组led显示屏特性:低热量,低噪音,低辐射,更可镶嵌至墙体内部, 享受纯平大视野 贴墙安装。

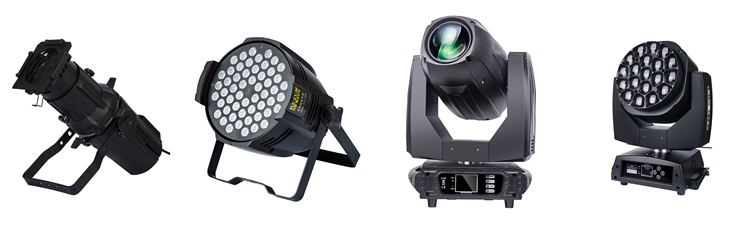

舞台灯光系统

舞台灯光系统

三合一摇头电脑灯、光束摇头电脑灯、LED变焦摇头染色电脑灯、LED成像灯、LED变焦成像灯、LED变焦聚光灯、LED平板柔光灯、LED天幕灯、LED投光变色灯。

智能中控系统

T.2中控系统:受控设备包括音箱、投影机、投影幕、处理器、灯光(照明灯及舞台)、调音台、摄像机、电动窗帘等。

方案总结/ Program summary

方案总结

深圳市中科睿科技有限公司设计的酒店宴会厅音频、视频、智能中控系统解决方案秉承现代性、实用性、经济性、易操作易管理原则,同时具有工程安装、施工服务,为星级酒店宴会厅提供专门的音视频一站式高品质服务。
