企业会议系统解决方案

返回列表 来源: 发布日期: 2021.05.13

方案背景/ Programme background

会议室指供开会用的房间,可以用于召开学术报告、会议、培训、组织活动和接待客人等。一般的会议室功能区包括主席台、听众区和发言区。部分会议室则不作明确区分,如圆桌会议室和会见式会议室。会场的布置类型可以是标准化的,也可以是个性化的。会议室整个系统要高效率的完成任务,结合音响扩声、会议系统、智能中控系统、、LED显示系统、远程视频系统各个系统,充分发挥各个系统的功能,完成智能化的会议活动。以某上市公司办公区大型音频会议为例,会议室面积约为150平方米(长19米宽8米)的长方形格局会议室,会议室的装修情况为主席台前为一块4米宽的LED显示屏,主席台左侧为玻璃幕墙,右侧为玻璃屏风,地面为光面大理石。

方案解决问题/ Solution to the problem

主要用于人声扩声及笔记本电脑的声音图像的播放

系统具有音频信号放大和处理的功能,能达到扩散性良好

声场分布均匀与响度合适以及自然度好的要求,能够提供清晰自然的语言扩声,满足日常会议扩声、报告演示、视频解说的功能需求。

同时要着重考虑因现场环境问题的声反馈问题。

方案系统介绍/ Solution system introduction

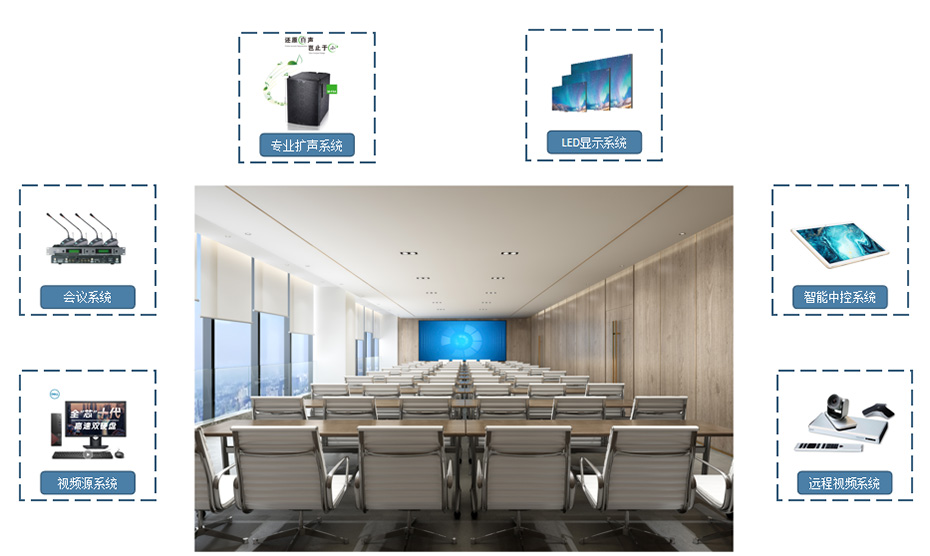

系统总概

系统总概

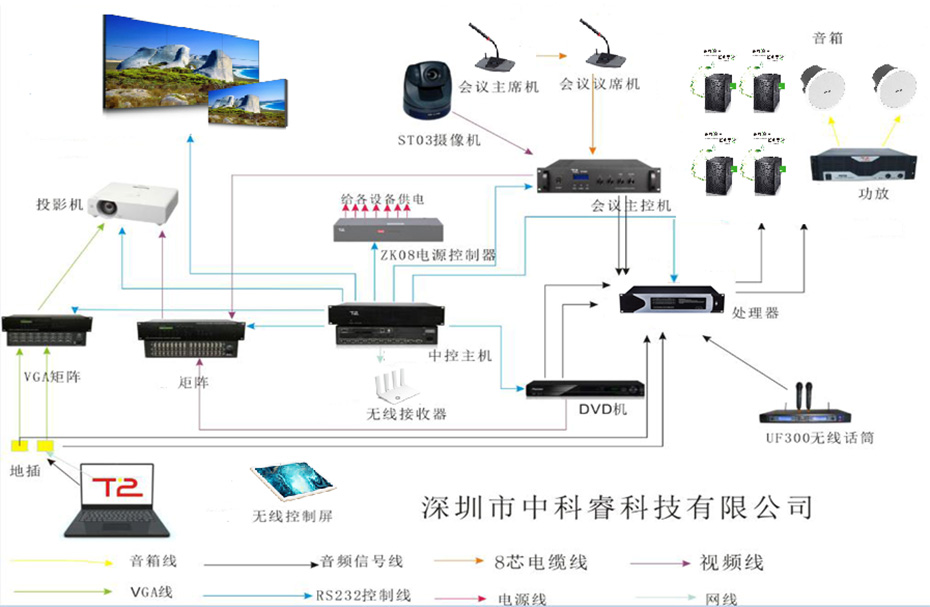

系统连接图

系统连接图

1扩声系统

在满足各项设计指标要求的基础上,扩声系统重点突出高音质、高保真的原则。

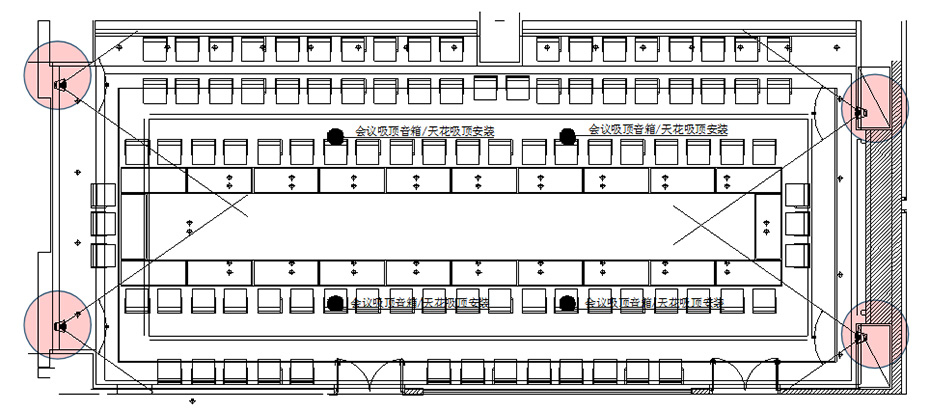

音箱摆位

2T.2无线2.4G数字会议系统

考虑会议室桌椅摆放的灵活性,会议系统安装采用无线2.4G数字手拉手会议系统,抗干扰性能强,安全性更强,提供的数据传输速率更高,可根据参加会议讨论的人数灵活增加而增加发言单元话筒,安装方便,控制灵活,音质佳。

3显示系统

采用LED高清的显示系统做主屏,设计为全高清视频系统,包括从高清播放器、电脑到矩阵系统再到LED显示终端全部支持高清型号。

4智能中控系统

智能化中控系统,操作使用傻瓜化,一键开启所有设备。无所不控,投影、LED大屏、DLP背投、拼接屏、摄像机、调色灯光、窗帘、幕布、背景音乐等等。长期连续使用稳定可靠,大限度地减轻管理人员的劳动强度。

5远程视频

采用远程视频会议设备达到本地与异地的会议活动,实现跨越空间的沟通,拉近跨越空间的距离。

方案设计思想/ Scheme design ideas

音质优化

现代化

可靠性

人性化

可扩展性

实用性

一致性

经济性

方案设计标准/ Scheme design standard

《中华人民共和国厅堂扩声系统设计规范GB 50371-2006》中所规定的多会议类扩声系统一级标准。

等级 最大声压级
(dB)
传输频率特性 传声增益(dB) 稳态声场
不均匀度(dB)
早后期声能比(可选项)(dB) 系统总噪声级
一级 额定通带内:大于或等于98 dB 以125~4000Hz的平均声压级为0 dB,在此频带内允许范围:-6dB~+4 dB;63~125Hz和4000~8000Hz 125~4000Hz的平均值大于或等于-10dB 1000Hz、4000 Hz时小于或等于+8 dB 500~2000Hz内1/1倍频带分析的平均值大于或等于+3 dB NR-20
二级 额定通带内:大于或等于95dB 以125~4000Hz的平均声压级为0 dB,在此频带内允许范围:-6 dB~+4 dB;63~125Hz和4000~8000Hz 125~4000Hz的平均值大于或等于-12dB 1000Hz、4000 Hz时小于或等于+10 dB 500~2000Hz内1/1倍频带分析的平均值大于或等于+3 dB NR-25

方案应用软件/ Solution application software

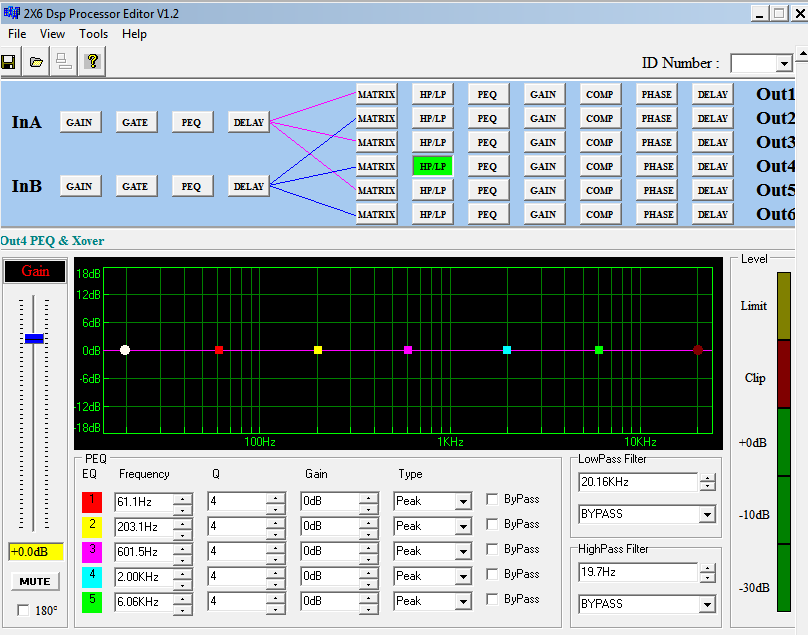

数字音箱信号处理器DX68控制软件

数字音箱信号处理器DX68控制软件

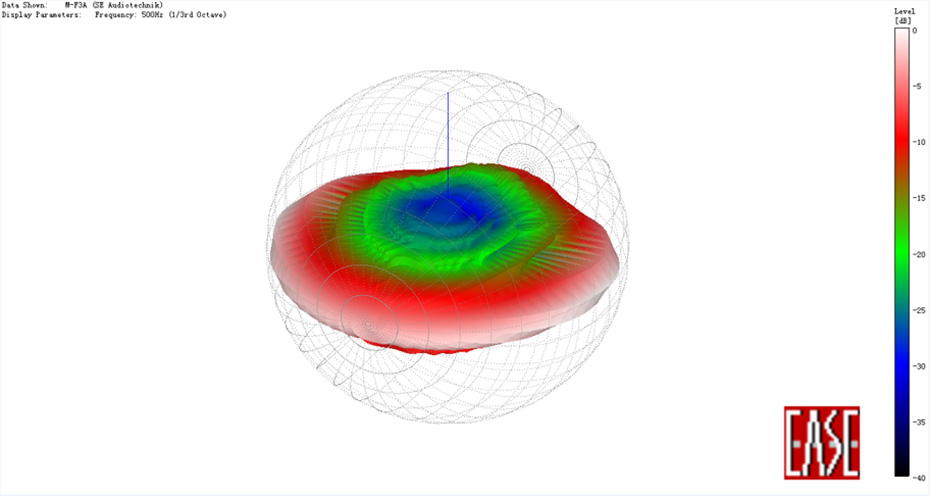

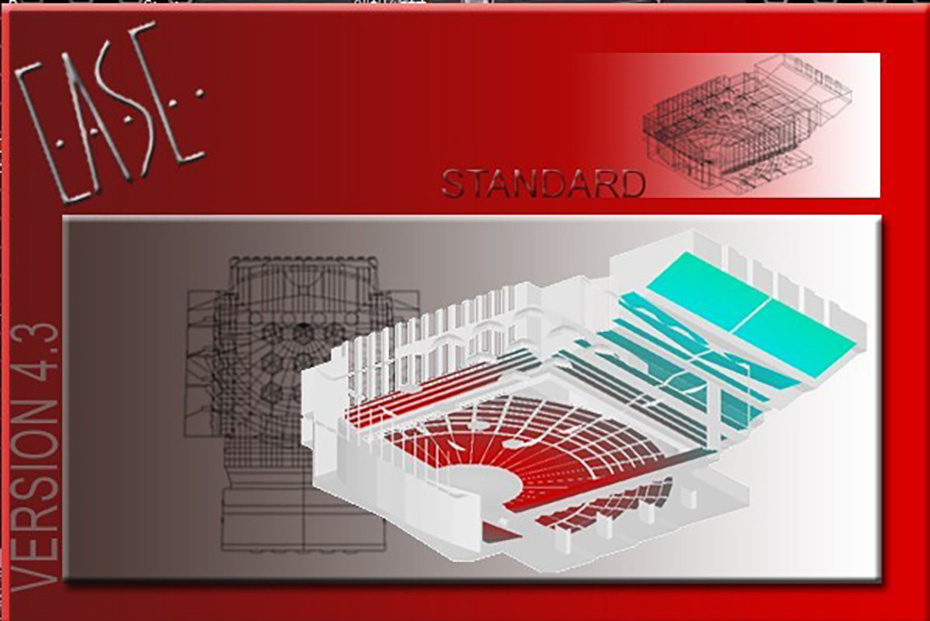

EASE4.3声场模拟软件

EASE4.3声场模拟软件

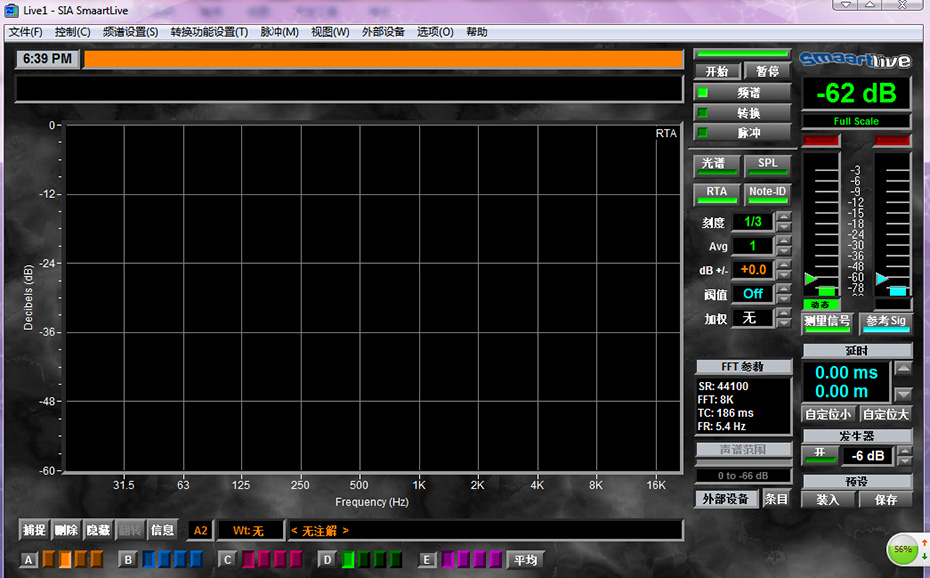

专用计算机辅助调试软件(SIA-SmaartLive软件)操作界面

专用计算机辅助调试软件(SIA SmaartLive软件)操作界面

专用计算机辅助调试软件(SIA SmaartLive软件)操作界面

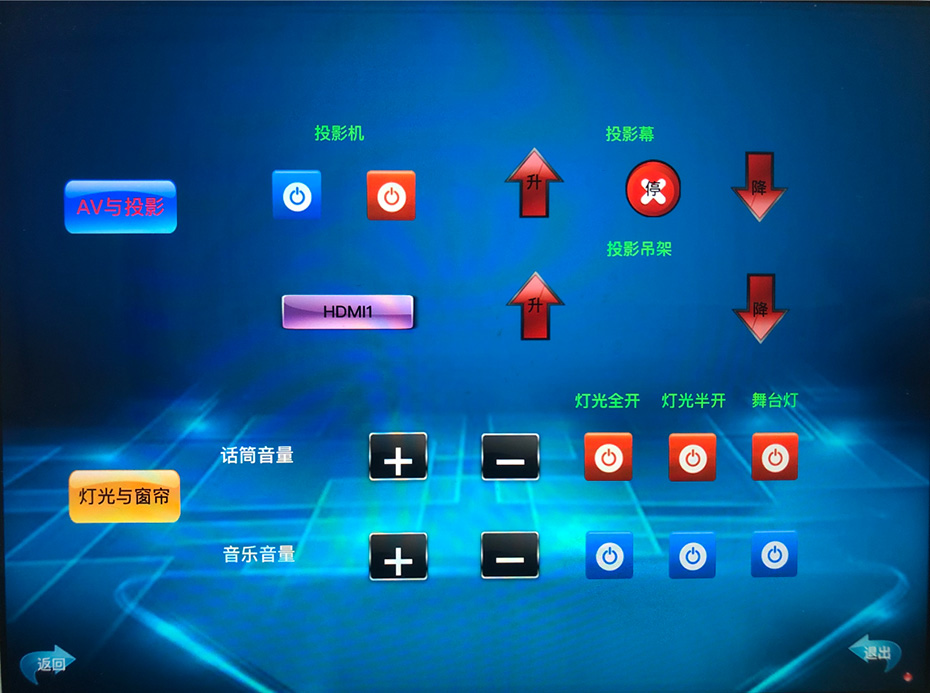

智能中控操作界面

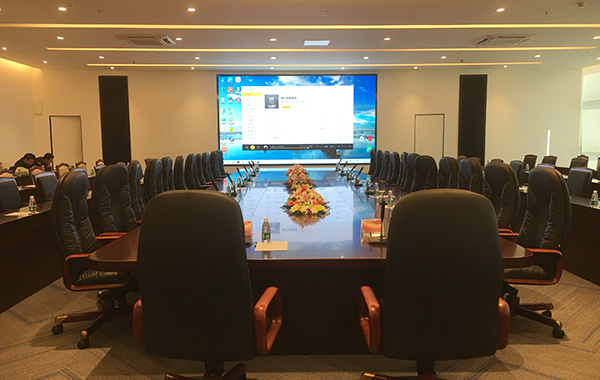

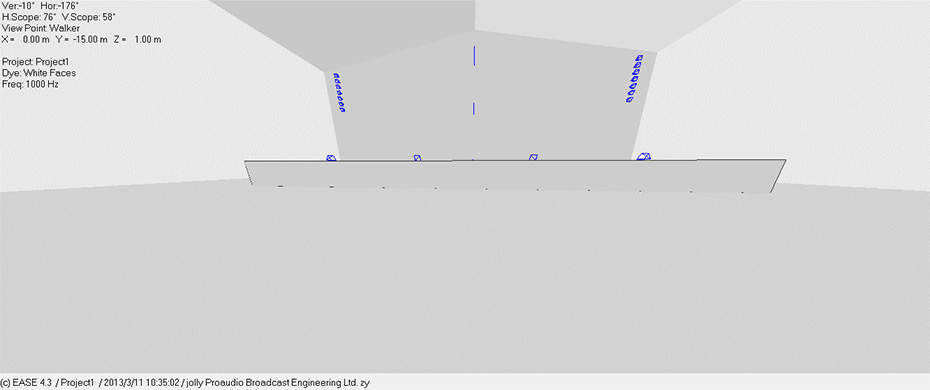

内视效果图

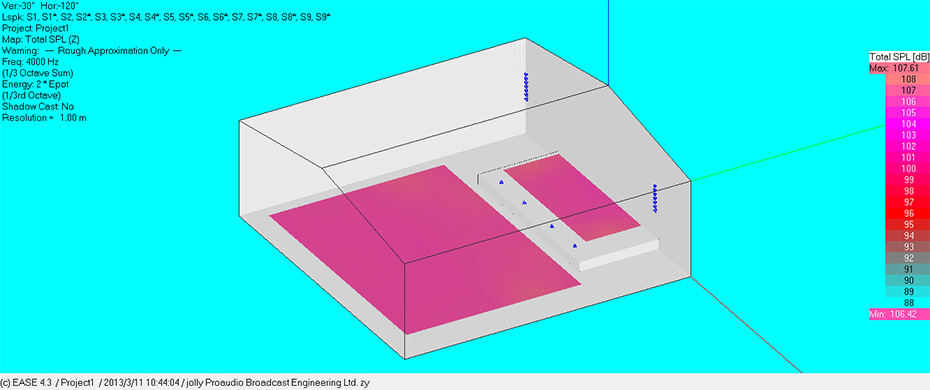

在4000Hz时声压图

此图可让你直观的知道声压级是否达到指标,在这里的大部分面积声压级达到106dB完全超出国家一级标准,并拥有足够的预量,能保证系统可靠的运行

在4000Hz时声压图

专用计算机辅助调试软件(SIA-SmaartLive软件)操作界面

专用计算机辅助调试软件(SIA-SmaartLive软件)操作界面

智能中控操作界面

智能中控操作界面

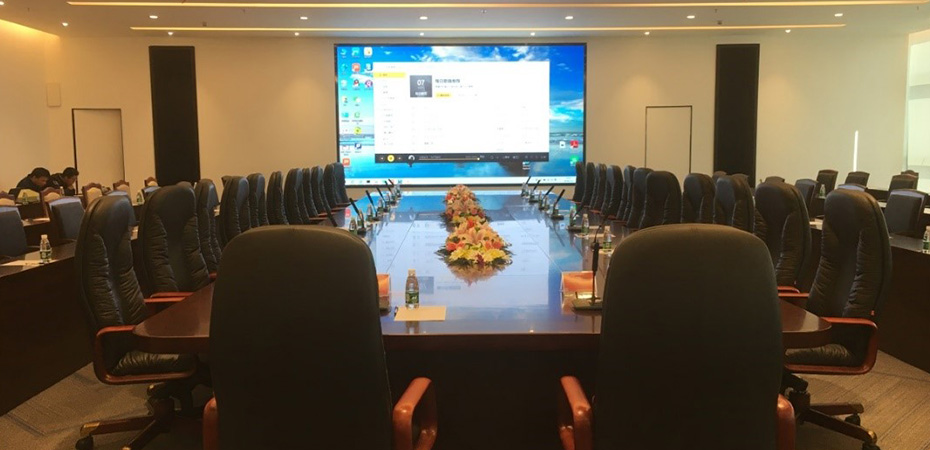

方案快照/ Project snapshot

方案快照

方案快照

方案快照

方案主要产品/ The main products of the scheme

主扩扬声器-M-F3A有源线阵扩声系统

主扩扬声器 M-F3A有源线阵扩声系统

大小——同A4打印纸

重量——8 kg/只

最大声压级——128 dB

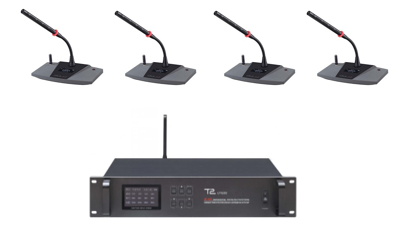

  • T.2无线2.4G数字会议系统

    T.2无线2.4G数字会议系统

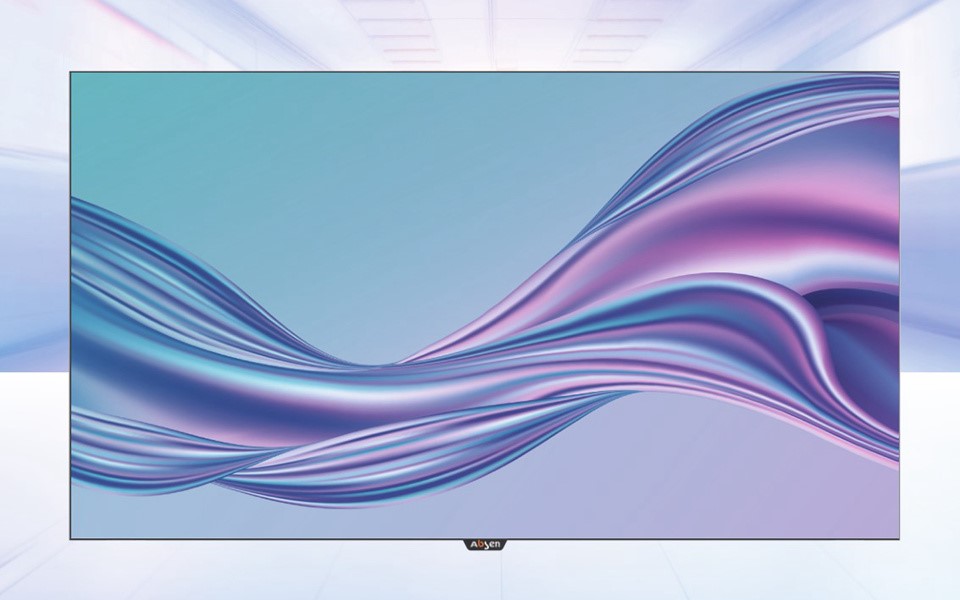

  • LED显示屏

    LED显示屏

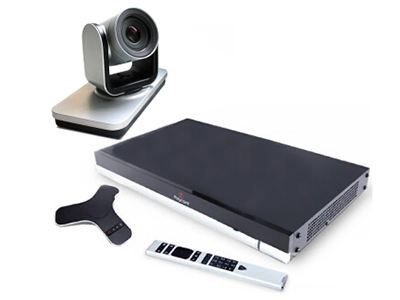

  • 远程视频会议

    远程视频会议
  • 智能中控系统

    智能中控系统
  • 方案总结/ Program summary

    方案总结

    深圳市中科睿科技有限公司在此会议室多媒体系统方案设计中结合实际的建声环境,选用人声较清晰、低频较低的音箱,降低低频因为环境问题的声反馈,既解决了本地会议,又实现了本地与异地之间的远程会议需求,各个系统协调合作满足了企业会议室智能化活动,充分体现中科睿的“现代化、品质、高效、服务、团队”企业使命。
