学校多功能厅解决方案

返回列表 来源: 发布日期: 2021.05.13

方案背景/ Programme background

多功能厅以其功能的多样性(如:会议厅,视频会议厅,报告厅,学术讨论厅,培训厅等),特别适合我国国情需要,并在这几年的时间得到迅速普及应用。多功能厅经过合理的布置,并按所需增添各种功能,增设相应的设备和采取相应的技术措施,就能够达到多种功能的使用目的,也提高了经济效益,广受欢迎。由于多功能厅兼顾音响扩声系统、多媒体显示系统、智能中控系统、舞台灯光系统等多系统组合,使得对多功能厅各系统的配合协调要求更高。

方案解决问题/ Solution to the problem

1扩声系统设计缺陷:

会场高保真扩声,保证会场声向一致,音响安装高度位置合理且美观,音响功率配置合理且现代化,会场无任何声场死角,告别“有响就行”时代;音质好,通过智能化设备可以有效对音质进行处理、增加拾音距离以及啸叫的抑制。

2智能化设备管理复杂,系统紧多:

各个会场的智能化设备(空调、电视、电脑、蓝光DVD以及机柜内部智能化设备等)以及智能化系统,统一由后台分布式管理系统网页端或者无线平板端管控。

3音视频信号过多,无法统一调度:

每个会场的音视频信号数量繁多,调度过程复杂,通过分布式管理系统可对本地音视频信号进行统一管控调度。

4照明系统设计简单,功能单一:

结合分布式中央控制系统,对现场照明灯进行场景切换与控制;根据会议类型以及现场亮暗情况合理控制照明。

5各个会场独立,无法建立信息共享:

传统会议室之间相对封闭,通过分布式综合管里系统,可实现各个会议室之间实现音视频互联互通以及智能化设备的互控。

方案系统介绍/ Solution system introduction

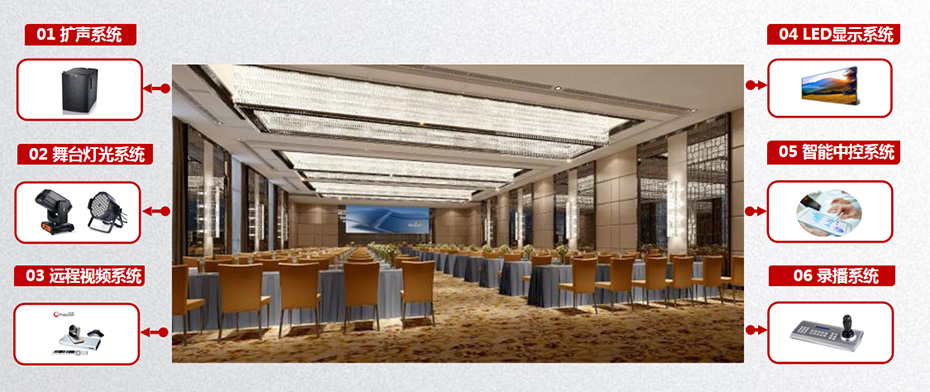

系统总概

系统总概

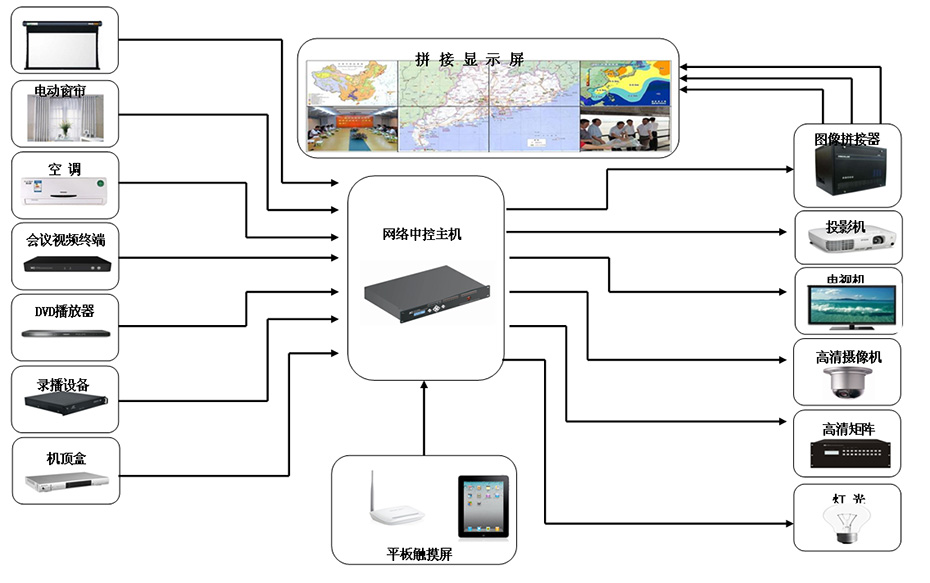

系统连接图

系统连接图

远程视频会议软件

1音响扩声系统:

音响布置采用混合布置,这种布置方式的优势是大部分座位的声音清晰 ,声压分布均匀,没有低声压级区,有的座位会同时听到主音箱和辅助音箱的声音 。这种音响布置方式适合适合大型或纵向距离较长的大厅、各方向均有观众的视听大厅。

主线阵音箱:采用线阵音箱组合吊装,根据会场的实际长度调整每只全频音箱音域的辐射角度,可以确保覆盖无死角。

辅助音箱:音箱设计全场声音主要由主音箱覆盖,在场地中场,后场声场不足,或者不均匀区域通过设计辅助音箱进行补声。

台唇音箱:主要是覆盖观众席的前几排,弥补前中场声压均匀度。

返听音箱:用于主席台领导人员接收声音信号,增加舞台直达声覆盖。

低频音箱:补充整个会场低音效果,用于企业集团表演节目时增加音响震撼。

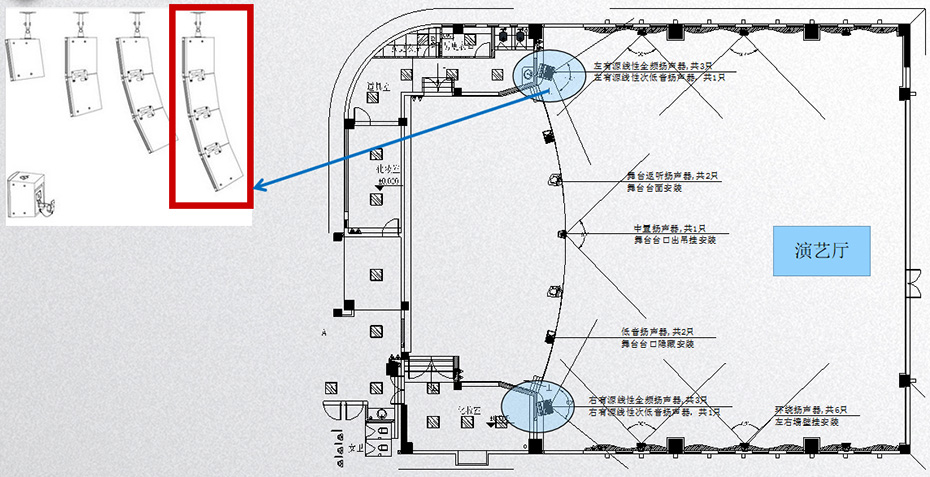

音箱布置图

音箱布置图

2数字会议发言系统:

主要用于会议发言,满足投票、表决、选举等功能,移动性强,使用方便。

3分布式综合管理系统:

实现多场景模式自由切换,智能化设备互联互通互控。

4云会务管理系统:

实现会前预约签到、会议信息发布、会议室资产管理等功能。

5LED显示屏:

要用于显示演示、汇报、文件、学习PPT资料、文艺表演等内容。

6视频会议系统:

远程培训、大规模直播互动。

7录直播系统:

满足整个会议过程的录制,方便后期的调阅回放,同时支持远程在线直播观看。

8智能中控系统:

主要用于管控多功能厅设备、多信号切换等功能。

9舞台灯光系统:

娱乐模式:满足节日、纪念日、颁奖典礼表演等需求,会议模式:满足会议、论坛、讲座、培训等需求。

舞台灯光系统设计选取灯具类型往灯杆上放置灯具:

顶光灯杆:以帕灯为基础平铺舞台上空每一道顶光/逆光灯杆。灯具间距一般为1m-1.5m。平板柔光灯和摇头光束灯分布在其空位之间。

侧光灯杆:一般以帕灯为主,配置与顶光帕灯一致或稍高于顶光帕灯。灯具间距为0.6m-1m常用。

面光灯杆:面光灯具间距一般为0.8-1.2m常用。

地流光:以摇头光束灯为主,间距为1m-1.5m不等。

方案设计原则/ Principles of Scheme Design

    多功能厅扩声系统设计三大技术指标:

  • 语言清晰度;根据中华人民共和国国家标准GB/T14476-1993《客观评价厅堂语言可懂度的RASTI法》,本标准适用于评价厅堂中用或不用声系统时的语言传输质量。
  • 最大声压级;《GB50371-2006厅堂扩声系统设计规范》;要求最大一级标准声压级不小于103dB。
  • 声场不均匀度;《GB50371-2006厅堂扩声系统设计规范》;要求中心频率1KHz、4kHz时s+8dB。

《中华人民共和国厅堂扩声系统设计规范GB 50371-2006》中所规定的多会议类扩声系统一级标准 :

等级 最大声压级
(dB)
传输频率特性 传声增益(dB) 稳态声场
不均匀度(dB)
早后期声能比(可选项)(dB) 系统总噪声级
一级 额定通带内:大于或等于103 dB 以100~6300Hz的平均声压级为0 dB,在此频带内允许范围:-4dB~+4 dB;50~100Hz和6300~12500Hz 125~6300Hz的平均值大于或等于-8 dB 1000Hz时小于或等于6 dB4000Hz时小于或等于+8 dB 500~2000Hz内1/1倍频带分析的平均值大于或等于+3 dB NR-20
二级 额定通带内:大于或等于98 dB 以125~4000Hz的平均声压级为0 dB,在此频带内允许范围:-6 dB~+4 dB;63~125Hz和4000~8000Hz 125~4000Hz的平均值大于或等于-10 dB 1000Hz、4000 Hz时小于或等于+8 dB 500~2000Hz内1/1倍频带分析的平均值大于或等于3 dB NR-25

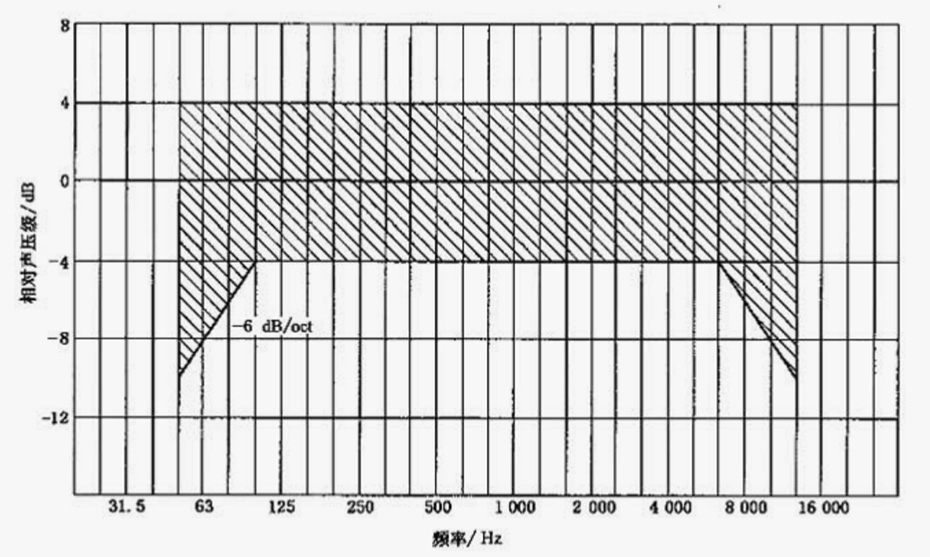

多用途类一级传输频率特性范围:

多用途类一级传输频率特性范围

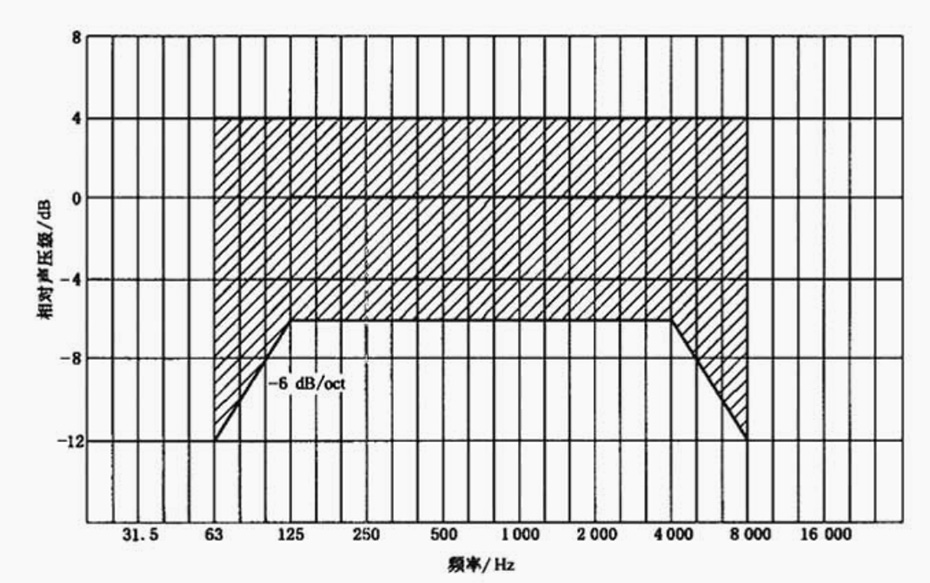

多用途类二级级传输频率特性范围:

多用途类二级级传输频率特性范围

方案应用软件/ Solution application software

EASE4.3声场模拟软件

EASE4.3声场模拟软件

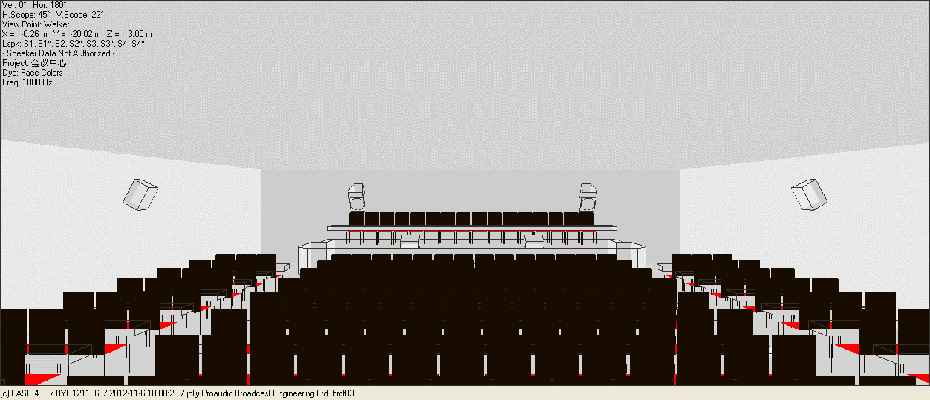

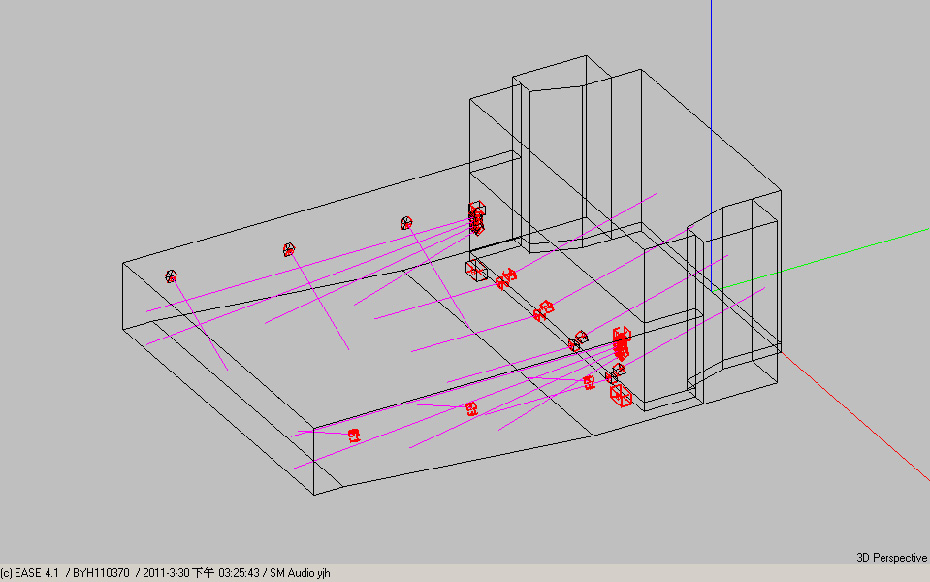

多功能厅三维效果图(EASE图)

多功能厅三维效果图(EASE图)

这是一个与实体相符的模型具有实际的参考意义

这是一个与实体相符的模型具有实际的参考意义

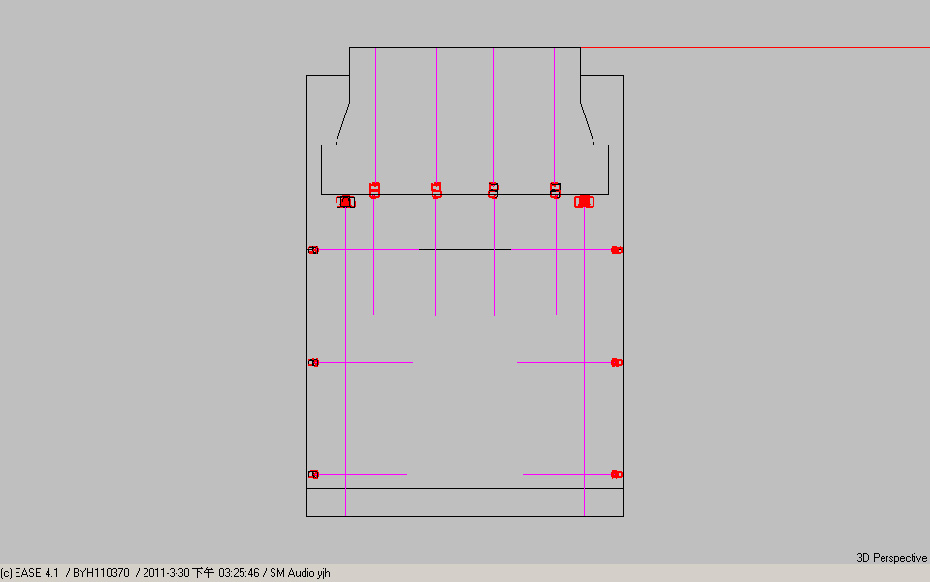

多功能厅平面图

多功能厅平面图

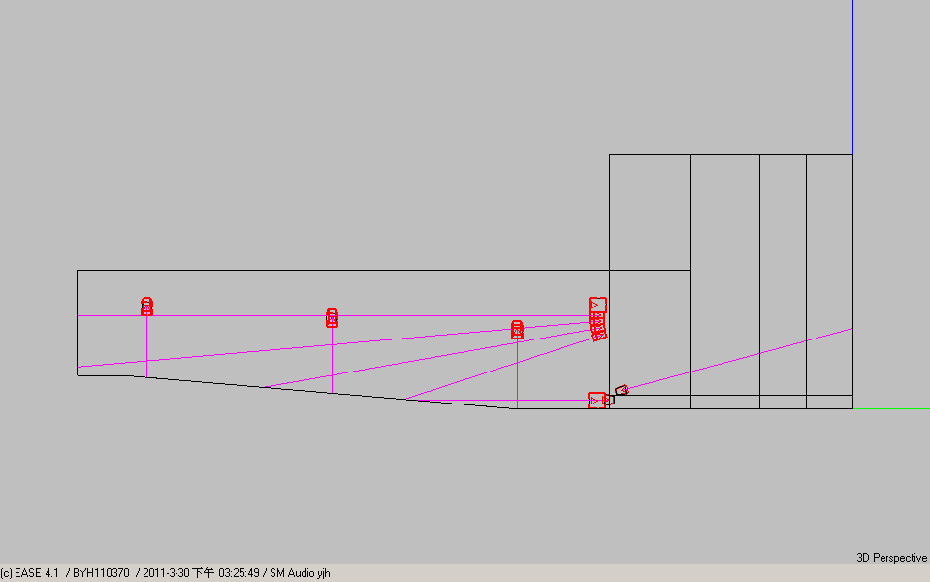

多功能厅侧面图

多功能厅侧面图

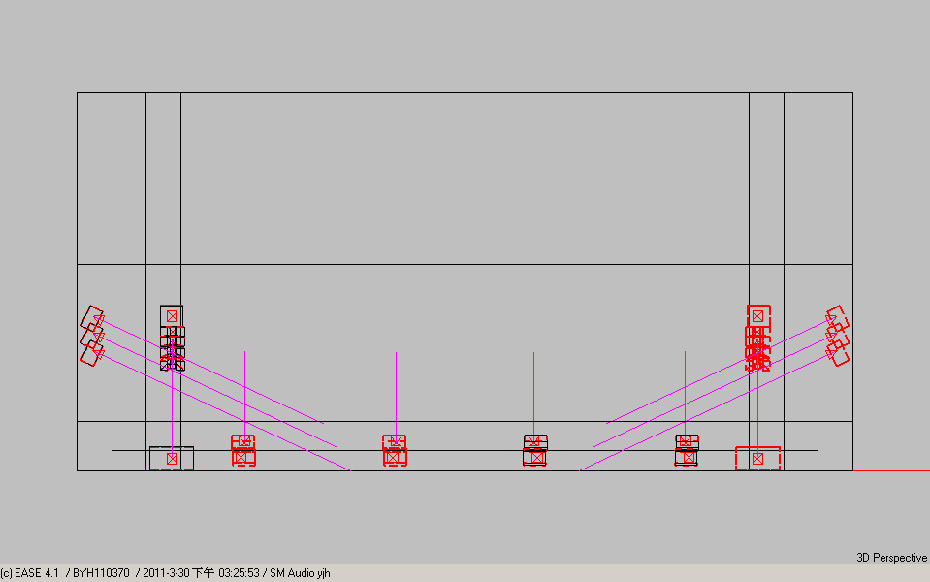

多功能厅剖面图

多功能厅剖面图

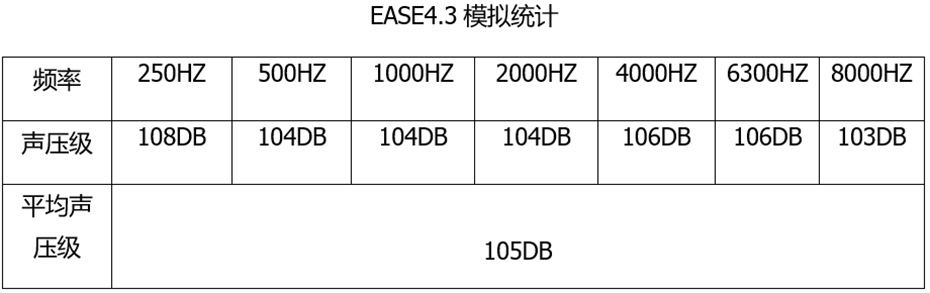

EASE4.3模拟统计

此图可让你直观的知道声压级是否达到指标,在这里大部分面积声压级达到106dB完全超出国家一级标准,并拥有足够的预量,能保证系统可靠的运行。

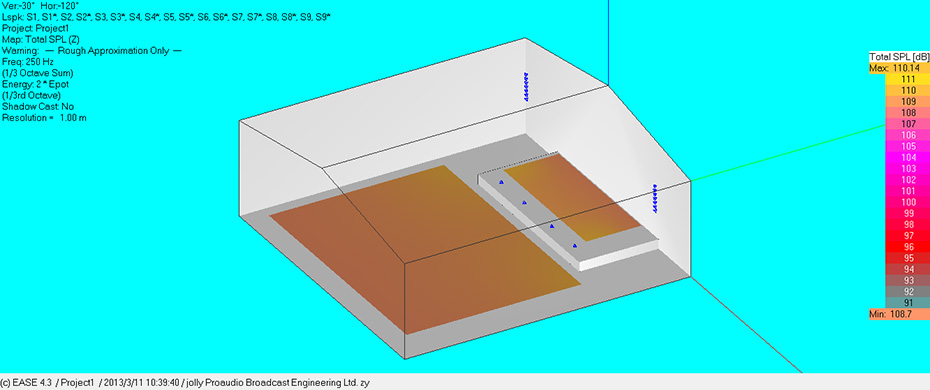

250Hz时声压图

250Hz时声压图

此图可让你直观的知道声压级是否达到指标,在这里大部分面积声压级达到106dB完全超出国家一级标准,并拥有足够的预量,能保证系统可靠的运行。

4000Hz时声压图

4000Hz时声压图

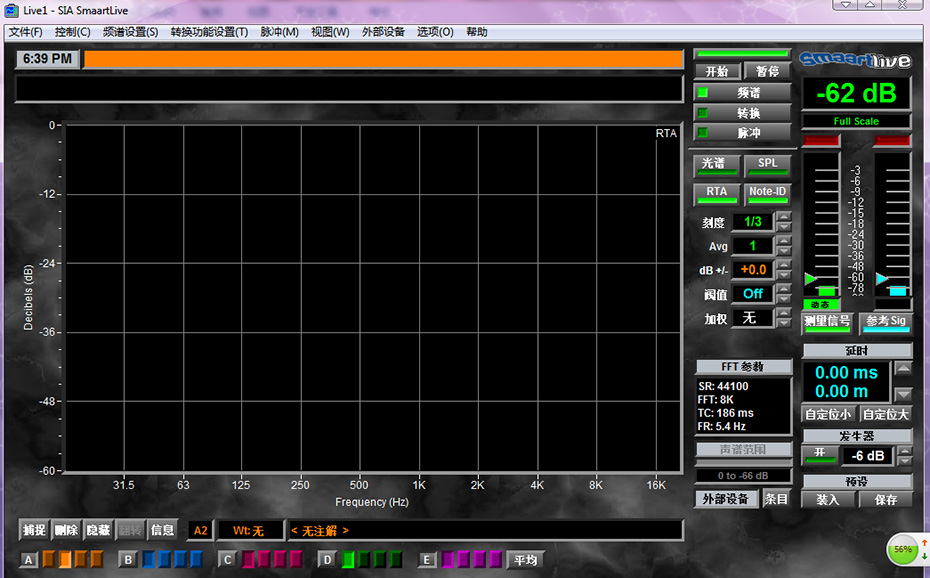

专用计算机辅助调试软件(SIA SmaartLive软件)操作界面

专用计算机辅助调试软件(SIA-SmaartLive软件)操作界面

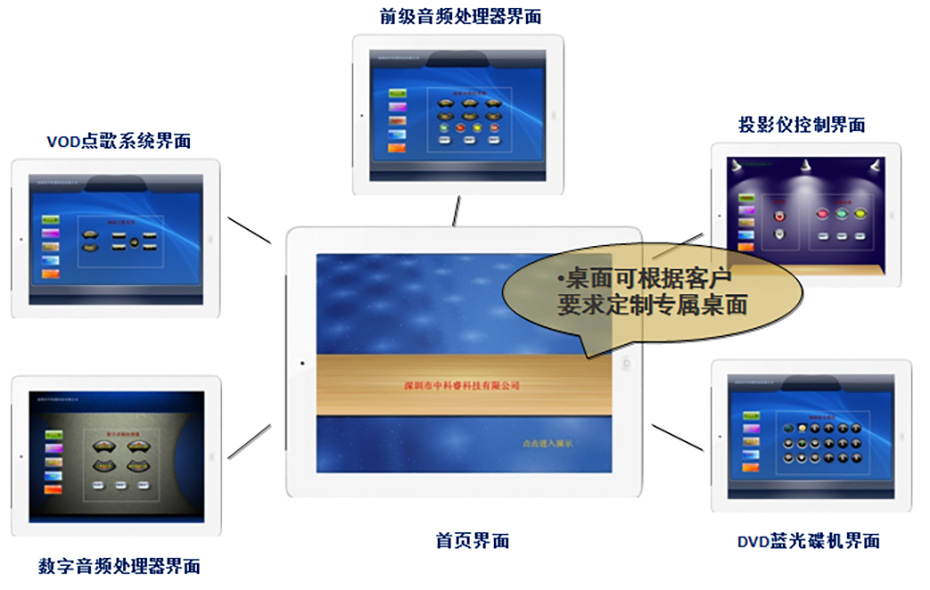

智能中控操作界面

智能中控操作界面

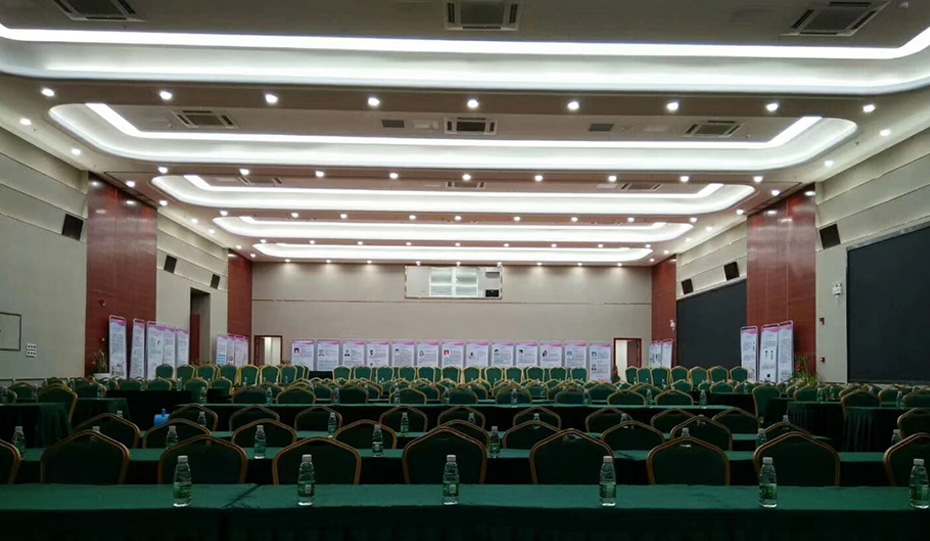

方案快照/ Project snapshot

方案快照

方案快照

方案主要产品/ The main products of the scheme

主扩扬声器-M-F3A有源线阵扩声系统

主扩扬声器 M-F3A有源线阵扩声系统

大小——同A4打印纸

重量——8 kg/只

最大声压级——128 dB

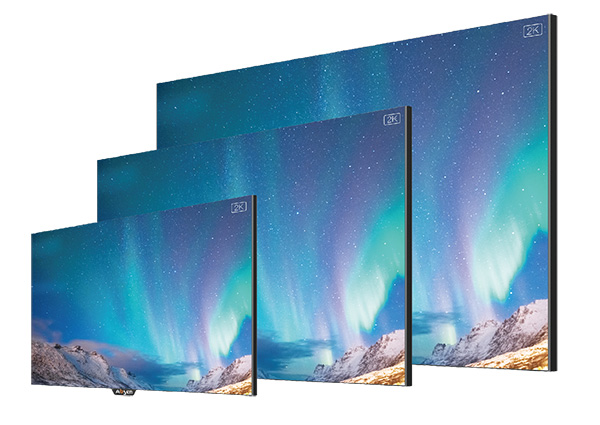

  • LED显示屏

    LED显示屏
  • 智能中控系统

    智能中控操作界面

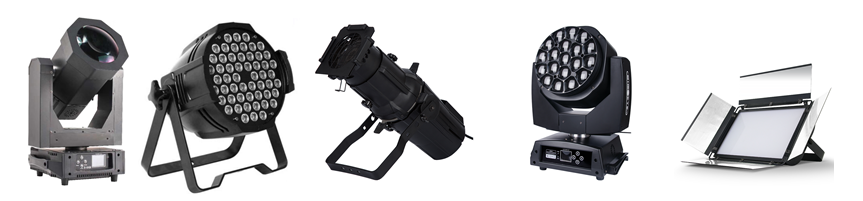

  • 舞台灯光系统

    舞台灯光系统

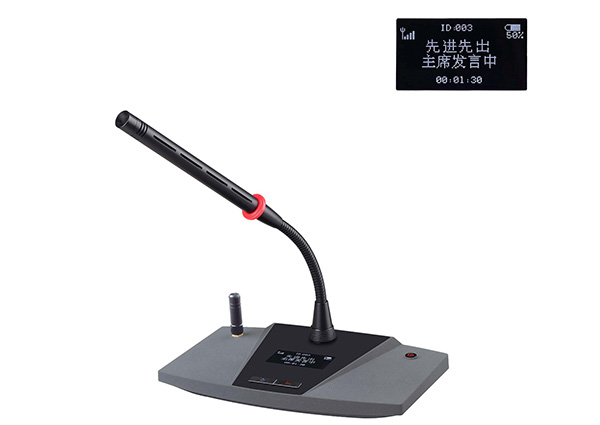

  • 数字会议系统

    数字会议系统
  • 方案总结/ Program summary

    学校多功能厅解决方案

    深圳市中科睿科技有限公司设计的多功能厅音频、视频、智能中控系统解决方案秉承先进性、美观性、易操作易管理原则,从用户角度考虑问题,真正从用户实际需求出发, 同时考虑与装修的结合,专门解决多功能厅音视频系统设计及安装施工问题,并具有解决声光电疑难杂症。
